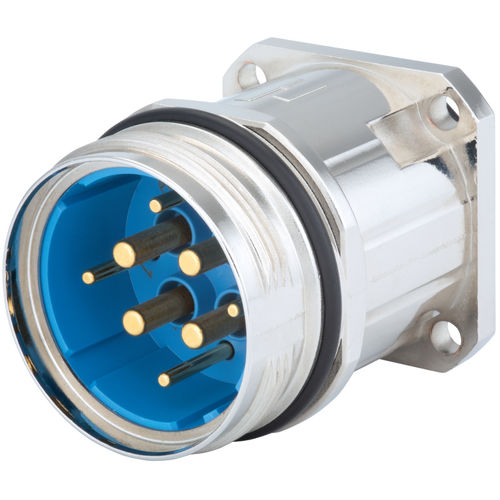

Conector de datos 7.740.043.00S

de engastecon bridaenchufable

Característica de la conexión - Crimp Color de la inserción del contacto - azul Contacto-Ø potencia - 3,6 mm Contacto-Ø señal - 2 mm Rango de engarce - 0,14 - 10 mm² Grado de protección - 3 Rosca externa lado enchufe - M40 x 1,5 Brida - 40 x 40 mm Diámetro del agujero - 4 x Ø 4,5 mm Distancia entre agujeros - 30 mm Tipo de carcasa - Panel Inserción - Pasador Tipo de instalación - Brida,Pared frontal Resistencia de aislamiento potencia - > 10^13 Ω Resistencia de aislamiento señal - > 10^13 Ω Longitud (L) - 51 mm Material de la carcasa - Zinc Die Cast Material de la superficie de la carcasa - Níquel Material del cuerpo aislante - PBT Material juntas/anillos - FKM (FPM),NBR datos de resistencia de contacto máx. - 3 mOhm potencia de resistencia de contacto máx. - 1 mOhm Potencia nominal de corriente - 55 A Tensión nominal en el grado de contaminación 3 potencia - 600 V~ Tensión nominal en el grado de contaminación 3 señal - 300 V~ Señal de corriente nominal - 28 A Número de contactos PE - 1 Número de contactos potencia - 3 Número de contactos de señal - 4 Número de polos - 8 Imagen de los polos - 4 + 3 + PE Clase de protección - IP 67,IP 69 K Tipo de junta - O-Ring Blindaje - sin blindaje Rango de temperatura - -40°C a +125°C Sección de los terminales de potencia - 2,5 - 10 mm² Sección de terminal de señal - 1,5 - 1,5 mm² Tensión de prueba - 4000 V~ Señal de tensión de prueba - 2500 V~ Rosca TWILOCK - M40 x 1,5 Versión - TWILOCK-S Ciclos mínimos de acoplamiento - > 500 Agujero en el panel - Ø 32 + 0,1 mm
