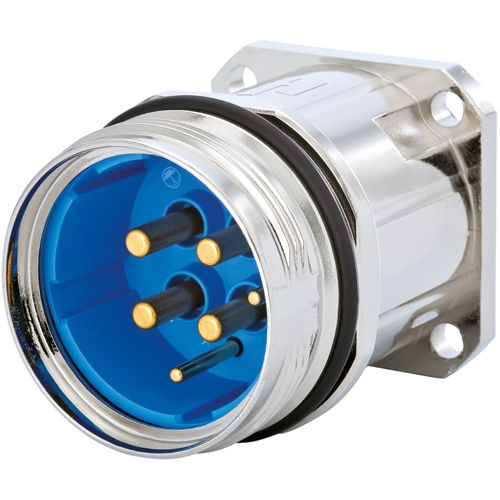

Conector RF 7.740.023.000
DINcircularde engaste

conector RF
conector RF
conector RF
conector RF
conector RF
Añadir a mis favoritos
Añadir al comparador


Características

Tipo
RF
Formato
DIN
Forma
circular
Tipo de conexión
de engaste, con brida, enchufable
Dimensiones
M40
Características eléctricas
de potencia
Usos
para roscado exterior
Tipo de protección
IP67, IP69K
Otras características
empotrable
Corriente primaria

28 A, 55 A

Tensión

300 V, 600 V

Descripción

Característica de la conexión Crimp Color de la inserción del contacto - azul Contacto-Ø potencia - 3,6 mm Contacto-Ø señal - 2 mm Rango de engarce - 0,14 - 16 mm² Grado de protección - 3 Rosca externa lado enchufe M40 x 1,5 Brida - 40 x 40 mm Diámetro del agujero - 4 x Ø 4,5 mm Distancia entre agujeros - 30 mm Tipo de carcasa - Panel Inserción - Pasador Tipo de instalación - Brida,Pared frontal Resistencia de aislamiento potencia - > 10^13 Ω Resistencia de aislamiento señal - > 10^13 Ω Longitud (L) - 51 mm Tipo de cierre - Conexión por tornillo Material de la carcasa - Zinc Die Cast Material de la superficie de la carcasa - Níquel Material del cuerpo aislante - PBT Material juntas/anillos FKM (FPM),NBR resistencia de contacto máx. potencia - 1 mOhm resistencia de contacto máx. señal - 3 mOhm Potencia nominal de corriente - 55 A Tensión nominal en el grado de contaminación 3 potencia - 600 V~ Tensión nominal en el grado de contaminación 3 señal - 300 V~ Señal de corriente nominal - 28 A Número de contactos PE - 1 Número de contactos potencia - 3 Número de contactos de señal - 2 Número de polos - 6 Imagen de los polos - 2 + 3 + PE Clase de protección - IP 67,IP 69 K Tipo de junta - O-Ring Blindaje - sin blindaje Contactos PE-/FE adecuados - 7015953601, 7015953611, 7015953621, 7015953623, 7015953631 Contactos de potencia adecuados - 7015953601, 7015953611, 7015953621, 7015953622, 7015953631 Contactos de señal adecuados - 7015952001 Rango de temperatura - 40°C a +125°C Sección de los terminales de potencia - 2,5 - 16 mm² Sección de terminal de señal - 1,5 - 1,5 mm² Tensión de prueba - 4000 V~ Señal de tensión de prueba - 2500 V~ Versión - para insertos de pines Ciclos mínimos de acoplamiento - > 500 Agujero en el panel - Ø 32 + 0,1 mm

---
