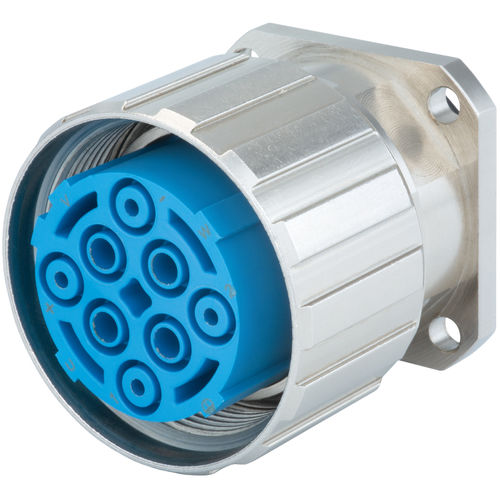

Conector de datos 7.744.043.000

Socketde engastecon brida

Característica de la conexión - Crimp Color de la inserción del contacto - azul Contacto-Ø potencia - 3,6 mm Contacto-Ø señal - 2 mm Rango de engarce - 0,14 - 16 mm² Grado de protección - 3 Tipo de carcasa - Panel Inserción - Zócalo Tipo de instalación - Brida,Pared frontal Resistencia de aislamiento potencia - > 10^13 Ω Resistencia de aislamiento de la señal - > 10^13 Ω Rosca interior lado enchufe - M40 x 1,5 Lado de enchufe con tuerca moleteada - 45,6 mm Longitud (L) - 44,2 mm Tipo de cierre - Conexión por tornillo Material de la carcasa - Aleación de cobre y zinc Material de la superficie de la carcasa - Níquel Material del cuerpo aislante - PBT Material de las juntas/anillos - FKM (FPM),NBR resistencia de contacto máx. potencia - 1 mOhm resistencia de contacto máx. de señal - 3 mOhm Potencia nominal de corriente - 55 A Tensión nominal en el grado de contaminación 3 potencia - 600 V~ Tensión nominal en el grado de contaminación 3 señal - 300 V~ Señal de corriente nominal - 28 A Número de contactos PE - 1 Número de contactos potencia - 3 Número de contactos de señal - 4 Número de polos 8 Imagen de los polos - 4 + 3 + PE Clase de protección - IP 67,IP 69 K Tipo de junta O-Ring Blindaje - sin blindaje Contactos PE-/FE adecuados - 7015953602, 7015953612, 7015953622, 7015953624, 7015953632 Contactos de potencia adecuados - 7015953602, 7015953612, 7015953622, 7015953624, 7015953632 Contactos de señal adecuados - 7015952002 Rango de temperatura - 40°C a +125°C Sección de los terminales de potencia - 2,5 - 16 mm² Sección del terminal de señal - 1,5 - 1,5 mm² Tensión de prueba - 4000 V~ Señal de tensión de prueba - 2500 V~ Versión - para insertos de zócalo Tamaño de la llave (SW) - 40 mm Ciclos mínimos de acoplamiento - > 500 Agujero en el panel - Ø 32 + 0,1 mm
