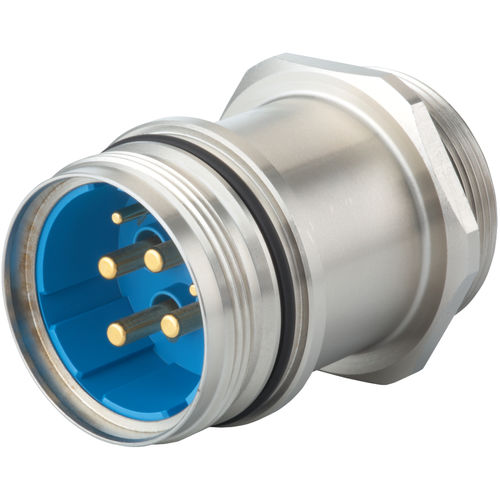

Conector de datos 7.742.023.000

de engasteenchufableM40

Característica de la conexión Crimp Color de la inserción del contacto - azul Contacto-Ø potencia - 3,6 mm Contacto-Ø señal - 2 mm Rango de engarce - 0,14 - 16 mm² Grado de protección 3 Rosca externa lado enchufe - M40 x 1,5 Tipo de carcasa - Panel Inserción - Pasador Tipo de instalación - Pared frontal,Montaje de un solo agujero Resistencia de aislamiento potencia - > 10^13 Ω Resistencia de aislamiento de la señal - > 10^13 Ω Longitud (L) - 62,5 mm Tipo de cierre - Conexión por tornillo Material de la carcasa - Aleación de cobre y zinc Material de la superficie de la carcasa - Níquel Material del cuerpo aislante - PBT Material de las juntas/anillos - FKM (FPM),NBR resistencia de contacto máx. potencia - 1 mOhm resistencia de contacto máx. de señal - 3 mOhm Potencia nominal de corriente - 55 A Tensión nominal en el grado de contaminación 3 potencia - 600 V~ Tensión nominal en el grado de contaminación 3 señal - 300 V~ Señal de corriente nominal - 28 A Número de contactos PE - 1 Número de contactos potencia - 3 Número de contactos de señal - 2 Número de polos - 6 Imagen de los polos - 2 + 3 + PE Clase de protección - IP 67,IP 69 K Tipo de junta - O-Ring Blindaje - sin blindaje Contactos PE-/FE adecuados - 7015953601, 7015953611, 7015953621, 7015953623, 7015953631 Contactos de potencia adecuados - 7015953601, 7015953611, 7015953621, 7015953622, 7015953631 Contactos de señal adecuados - 7015952001 Rango de temperatura - 40°C a +125°C Sección de los terminales de potencia - 2,5 - 16 mm² Sección de terminal de señal - 1,5 - 1,5 mm² Tensión de prueba - 4000 V~ Señal de tensión de prueba - 2500 V~ Versión - para insertos de pines Tamaño de la llave (SW) - 28 mm Ciclos mínimos de acoplamiento - > 500 Agujero en el panel - Ø 40,2 + 0,1 mm
