Llave Allen/Torx - T20
Característica de la conexión - Crimp
Color de la inserción del contacto - azul
Contacto-Ø potencia - 3,6 mm
Contacto-Ø señal - 2 mm
Rango de engarce - 0,14 - 10 mm²
Grado de protección - 3
Rosca externa lado enchufe - M40 x 1,5
Brida - 40 x 40 mm
Diámetro del agujero - 4 x Ø 4,5 mm
Distancia entre agujeros - 30 mm

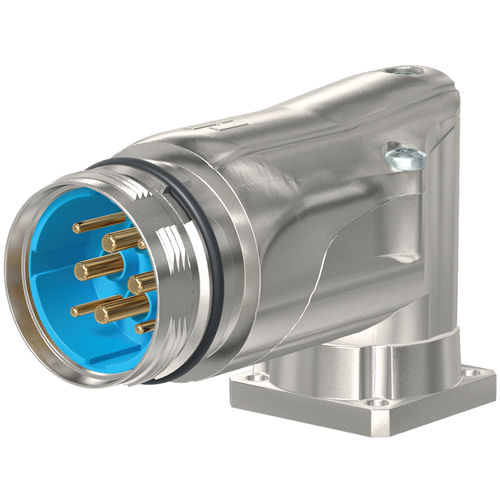

Tipo de carcasa - Panel - ángulo recto
Inserción - Pasador
Resistencia de aislamiento potencia - > 10^13 Ω
Resistencia de aislamiento señal - > 10^13 Ω
Longitud (L) - 103 mm
Material de la carcasa - Zinc Die Cast
Material superficie de la carcasa - azul pasivado
Material del cuerpo aislante - PBT
Material juntas/anillos - FKM (FPM),HNBR
datos de resistencia de contacto máx. - 3 mOhm
resistencia de contacto máx. potencia - 1 mOhm
resistencia de contacto máx. señal - 3 mOhm
Potencia nominal de corriente - 55 A
Tensión nominal en el grado de contaminación 3 potencia - 600 V~
Tensión nominal en el grado de contaminación 3 señal - 300 V~
Señal de corriente nominal - 28 A
Número de contactos PE - 1
Número de contactos potencia - 3
Número de contactos de señal - 4
Número de polos - 8
Imagen de los polos - 4 + 3 + PE
Clase de protección - IP 67,IP 69 K
Tipo de junta - O-Ring
Blindaje - sin blindaje
Rango de temperatura - -40°C a +125°C
Sección de los terminales de potencia - 2,5 - 10 mm²
Sección de terminal de señal - 1,5 - 1,5 mm²
Tensión de prueba - 4000 V~
Señal de tensión de prueba - 2500 V~
Rosca TWILOCK - M40 x 1,5
Versión - en ángulo recto,TWILOCK-S
Ciclos mínimos de acoplamiento - > 500
Agujero en el panel - Ø 32 + 0,1 mm
Giratorio - 330 °
---
