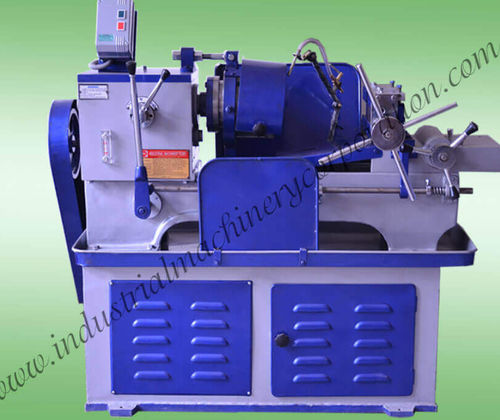

Máquinas de roscad de gran velocidad

Descripción del producto
Industrial Machinery Corporation suministra la máquina roscadora de barras IMC, diseñada para cortar roscas externas en barras y varillas mediante un cortador tangencial o cabezal de rosca. La pieza permanece inmóvil mientras gira la cabeza o el cortador, posibilitando roscas uniformes como BSW, NPT, UNF, métrica, UNC, ACME y BSF.

Proceso

• Preparación: limpiar e inspeccionar la barra para asegurar rectitud y ausencia de deformaciones.
• Ajuste: configurar la máquina para el paso, diámetro y longitud de rosca requeridos.
• Corte de rosca: fijar la pieza de forma segura; la cabeza o el cortador gira alrededor de la barra cortando o formando la rosca.
• Acabado: retirar la pieza, desbarbar y realizar control de calidad.

Características clave

• Corte de roscas a alta velocidad y con precisión, apto para producción
• Cabezas y cortadores intercambiables para cubrir una amplia gama de tipos de rosca
• Gama de modelos para diámetros de 1/4"–2.1/2" (6 mm–65 mm)
• Construcción tipo bancada para operaciones estables y repetibles
• Controles sencillos para ajustes y cambios de herramienta
• Protecciones y sistemas de seguridad integrados
• Bajo mantenimiento y opcionalmente portátil en algunos modelos
• Opciones de personalización para requisitos de producción específicos

Aplicaciones

• Construcción: varillas roscadas para conexiones de hormigón y estructuras
• Fabricación: barras y componentes roscados para maquinaria y equipos
• Industria general: cualquier necesidad de roscado externo consistente en barras y varillas

Gama de IMC Die-Head
1/4" to 1" | 3/8" to 1.1/2" | 1/2" to 2.1/2" (6 mm–25 mm | 10 mm–40 mm | 12 mm–65 mm)

Cortador tangencial
Los cortadores tangenciales IMC están fabricados en acero rápido importado con controles metalúrgicos y tratamientos térmicos. Las piezas individuales del cortador son intercambiables, de modo que se pueden sustituir elementos dañados sin cambiar el juego completo.

Especificaciones

• Modelos: 1/4" to 1" (6 mm–25 mm); 3/8" to 1.1/2" (10 mm–40 mm); 1/2" to 2.1/2" (12 mm–65 mm)
• Desplazamiento del sillín (por modelo): 10", 13", 22"
• Rango de velocidad del husillo: 75–140 rpm (modelos pequeños), 45–90 rpm (modelo más grande)
• Número de velocidades del husillo: 2
• Capacidad de roscado: según las gamas de modelos indicadas
• Producción por hora: aproximadamente 60–90 piezas/hora según el modelo
• Potencia requerida: 3 H.P. (dos modelos pequeños), 7,5 H.P. (modelo mayor)
• Tornillo principal: opcional
• Peso aproximado: 500 kg, 550 kg, 990 kg (según modelo)
