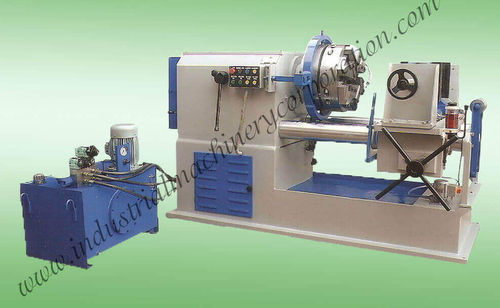

Máquina de roscar tubos automática

manualhidráulica

Descripción del producto
Máquina hidráulica para roscar tuberías con construcción tipo columna. Operable en modos automático y manual desde un panel de control. Suministrada con grupo hidráulico y cinco cilindros hidráulicos dedicados. Control PLC opcional para mantenimiento automático de la longitud de rosca y cambios de longitud con un solo clic sin modificar otros ajustes.

Detalles funcionales clave

• Control: operación automática y manual mediante panel de control; PLC opcional para control automático de la longitud de rosca y cambios rápidos.
• Hidráulica: grupo hidráulico y cinco cilindros hidráulicos separados para sujeción, acoplamiento del husillo de avance (lead-screw), posicionamiento de la cabeza de herramientas (die-head), apertura/cierre de la die-head y parada de pieza para mantener la longitud de rosca.
• Tipo de máquina: tipo columna con mecanismo de apertura automático para reducir la manipulación manual.

Gama de cabezas de troquel IMC

• 1/2" a 2.1/2" (12–65 mm)
• 1" a 4" (25–100 mm)
• 2.1/2" a 6" (65–150 mm)
• 4" a 8" (100–200 mm)

Opciones disponibles

• Tipo de rosca: BSP, BSPT, NPT, BSW, otras
• Longitud de rosca requerida: hasta 4" (100 mm), hasta 12" (300 mm), hasta 24" (600 mm), otras
• Diámetro de la pieza: 3/8" a 2" (10–50 mm), 1/2" a 2.1/2" (12–65 mm), 1" a 4" (25–100 mm), 2.1/2" a 6" (65–150 mm), 4" a 8" (100–200 mm), otras
• Plazo de compra: inmediatamente, dentro de una semana, dentro de 15 días, dentro de un mes, otras
• Precio esperado: valor introducido por el usuario

Especificaciones
Modelo:
1/2" a 2.1/2" (12 mm a 65 mm) (Tipo columna)
1" a 4" (25 mm a 100 mm) (Tipo columna)
2.1/2" a 6" (65 mm a 150 mm) (Tipo columna)
4" a 8" (100 mm a 200 mm) (Tipo columna)

Movimiento de la montura: 12" - 16" / 10" - 12" / 8" / 8"
Rango de velocidades del husillo: 60-90-120 / 40-75-115 / 25-50 / 25-50
Número de velocidades del husillo: 3 / 3 / 2 / 2
Capacidad de roscado: 1/2" a 2.1/2" / 1" a 4" / 2.1/2" a 6" / 4" a 8"
Producción por hora: 70-90 / 35-40 / 20-25 / 15-20
Potencia requerida (960 RPM): 7.5 H.P. / 12.5 H.P. / 15 H.P. / 20 H.P.
Lead screw: automático (todos los modelos)
Peso (kg) aprox.: 990 / 1600 / 1900 / 2500

Notas sobre diseño y rendimiento
La máquina está diseñada según los estándares industriales con varios modelos para ajustarse a diferentes requisitos de potencia, movimiento de montura, capacidad de roscado, rangos de velocidad del husillo y producción por hora. La construcción tipo columna y el mecanismo de apertura automática reducen la intervención manual y mejoran la eficiencia operacional.

Especificaciones técnicas

• Modelo A: 1/2" a 2.1/2" (12 mm a 65 mm) - Tipo columna; Movimiento de montura: 12"-16"; Velocidades husillo: 60-90-120; Nº de velocidades: 3; Capacidad de roscado: 1/2" a 2.1/2"; Producción/h: 70-90; Potencia (960 RPM): 7.5 H.P.; Lead screw: automático; Peso: ~990 kg.
• Modelo B: 1" a 4" (25 mm a 100 mm) - Tipo columna; Movimiento de montura: 10"-12"; Velocidades husillo: 40-75-115; Nº de velocidades: 3; Capacidad de roscado: 1" a 4"; Producción/h: 35-40; Potencia (960 RPM): 12.5 H.P.; Lead screw: automático; Peso: ~1600 kg.
• Modelo C: 2.1/2" a 6" (65 mm a 150 mm) - Tipo columna; Movimiento de montura: 8"; Velocidades husillo: 25-50; Nº de velocidades: 2; Capacidad de roscado: 2.1/2" a 6"; Producción/h: 20-25; Potencia (960 RPM): 15 H.P.; Lead screw: automático; Peso: ~1900 kg.
• Modelo D: 4" a 8" (100 mm a 200 mm) - Tipo columna; Movimiento de montura: 8"; Velocidades husillo: 25-50; Nº de velocidades: 2; Capacidad de roscado: 4" a 8"; Producción/h: 15-20; Potencia (960 RPM): 20 H.P.; Lead screw: automático; Peso: ~2500 kg.
• Sistema hidráulico: cinco cilindros hidráulicos separados con funciones dedicadas para sujeción de la tubería, acoplamiento del lead-screw, desplazamiento/posicionamiento de la die-head, apertura/cierre de la die-head y parada de pieza para mantener la longitud de rosca.
