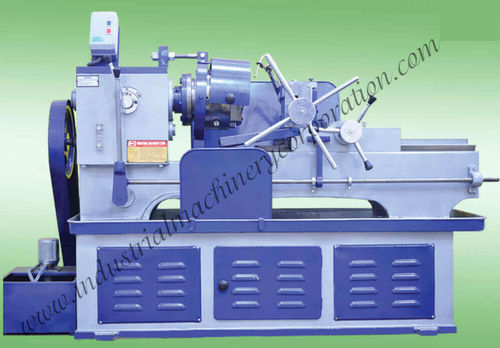

Máquinas de roscad para perno

Descripción del producto
Máquina roscadora de pernos para cortar roscas externas en piezas fijas mediante cuchillas tangenciales HSS. La cabeza de dado gira mientras la pieza permanece inmóvil, permitiendo producir con precisión roscas BSW, UNF, METRIC, UNC, ACME, BSP, BSPT, NPT y otras formas para aplicaciones industriales.

Componentes

• Base
• Platina (head stock)
• Silla (saddle)
• Tornillo de apriete tipo bancada o columna
• Cabeza de dado

Platina (head stock)
Construida en acero aleado forjado para ofrecer rigidez y mantener la alineación con las vías del carro; los ejes son de acero aleado tratado térmicamente para mayor durabilidad.

Silla (saddle)
Montada con precisión sobre dos columnas para un desplazamiento suave y exacto, alineada con el centro de la platina para un acoplamiento de roscado constante.

Delantal (apron)
Transfiere el movimiento a la silla mediante una cremallera de acero y engranajes robustos. Los engranajes están fabricados en acero de alta calidad para una transmisión fiable.

Mordazas del tornillo
Tornillo de gran capacidad tipo caja con mordazas en acero aleado endurecido, tratadas térmicamente; el movimiento de las mordazas se controla por un tornillo para un apriete preciso alineado con el centro de la platina.

Gama de cabezas de dado IMC
Diámetro 1/4" a 1" (6 mm a 25 mm)
Diámetro 3/8" a 1.1/2" (10 mm a 40 mm)
Diámetro 1/2" a 2.1/2" (12 mm a 65 mm)
Diámetro 1" a 4" (25 mm a 100 mm)

Especificaciones (por modelo)

• Modelo A — Capacidad 1/4"–1" (6–25 mm, tipo bancada): Desplazamiento del carro 10"; Velocidad de husillo 75–140 rpm; 2 velocidades; Producción 60–80 piezas/hora; Motor 3 H.P.; Husillo de avance opcional; Peso ≈ 500 kg.
• Modelo B — Capacidad 3/8"–1.1/2" (10–40 mm, tipo bancada): Desplazamiento 13"; Velocidad 75–140 rpm; 2 velocidades; Producción 60–80 piezas/hora; Motor 3 H.P.; Husillo de avance opcional; Peso ≈ 550 kg.
• Modelo C — Capacidad 1/2"–2.1/2" (12–65 mm, tipo bancada): Desplazamiento 22"; Velocidad 45–90 rpm; 2 velocidades; Producción 70–90 piezas/hora; Motor 7.5 H.P.; Husillo de avance opcional; Peso ≈ 990 kg.
• Modelo D — Capacidad 1"–4" (25–100 mm, tipo columna): Desplazamiento 10"–12"; Velocidades de husillo 40 / 75 / 115 rpm; 3 velocidades; Producción 35–40 piezas/hora; Motor 12.5 H.P.; Husillo de avance provisto; Peso ≈ 1600 kg.

Opciones disponibles

• Tipo de rosca: METRIC, ACME, BSW, UNC, UNF, BSP, BSPT, NPT, otras a pedido
• Longitud de rosca requerida: hasta 4" (100 mm), hasta 12" (300 mm), hasta 24" (600 mm), a medida
• Diámetro de la pieza: rangos estándar de 6 mm a 100 mm o diámetro personalizado
• Plazo de compra: inmediato, dentro de una semana, 15 días, un mes, otro

Notas
La máquina utiliza cuchillas tangenciales HSS. La pieza fija combinada con la rotación de la cabeza de dado produce roscas externas finas y repetibles. Las formas de rosca disponibles dependen del juego de cuchillas suministrado.

Especificaciones técnicas

• Producto: Máquina roscadora de pernos
• Método de corte: Cuchillas tangenciales (HSS)
• Tipos de rosca compatibles: BSP, MATRIX, BSPT, NPT, UNF, UNC, BSW, ACME, METRIC
• Rangos de diámetro de cabeza de dado: 1/4"–1"; 3/8"–1.1/2"; 1/2"–2.1/2"; 1"–4"
• Opciones desplazamiento del carro: 10", 13", 22", 10"–12"
• Rangos de velocidad de husillo: 75–140; 45–90; 40–75–115 rpm
• Número de velocidades de husillo: 2 o 3 (según modelo)
• Producción: 35–90 piezas/hora según modelo
• Potencia motor: de 3 H.P. a 12.5 H.P. según modelo
• Husillo de avance: opcional / provisto (según modelo)
• Peso aprox.: 500–1600 kg según modelo
