Máquinas de roscad automático

de tornilloautomáticode varilla

Descripción del producto

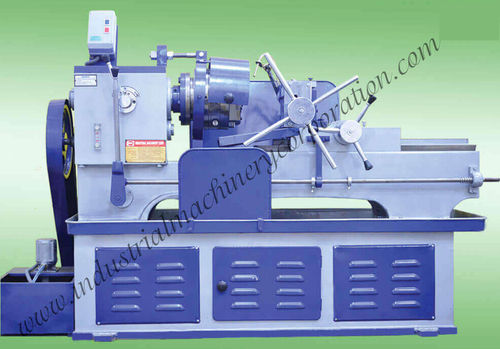

La máquina roscadora de varillas IMC está diseñada para cortar roscas exteriores en varillas mediante chasers tangenciales. La pieza se mantiene fija mientras gira el cabezal de dados para generar roscas en normas como BSPT, BSW, BSP, NPT, UNF, METRIC, UNC, ACME y BSF. IMC fabrica este modelo para una producción de roscas fiable y de bajo mantenimiento; los engranajes son cementados y mecanizados por afilado para un funcionamiento silencioso a alta velocidad.

Componentes principales

• Base
• Head Stock
• Sillín (Saddle)
• Morsa de sujeción en bancada
• Cabezal de dados

Gama de cabezales IMC
1/4" a 1" (6MM a 25MM) (tipo bancada); 3/8" a 1.1/2" (10MM a 40MM) (tipo bancada); 1/2" a 2.1/2" (12MM a 65MM) (tipo bancada).

Opciones disponibles

• Tipo de rosca: METRIC, ACME, UNC, BSW, Otros, No sabe exactamente
• Longitud de rosca requerida: HASTA 4" (100MM), HASTA 12" (300MM), HASTA 24" (600MM), Otros, No sabe exactamente
• Diámetro de la pieza: 1/4" a 1" (6MM a 25MM), 3/8" a 1.1/2" (10MM a 40MM), 3/8" a 2" (10MM a 50MM), 1/2" a 2.1/2" (12MM a 65MM), 1" a 4" (25MM a 100MM), Otros, No sabe exactamente
• Plazos de compra (para comprador): Inmediatamente, En una semana, En 15 días, En un mes, Otros, No sabe exactamente

Notas sobre construcción y rendimiento
Construida con mano de obra precisa y materiales duraderos. Todos los engranajes son de acero cementado con mayor espesor de cara y diente y se mecanizan en hobbing para asegurar un funcionamiento silencioso incluso a altas velocidades de husillo. El diseño prioriza la eficiencia en la producción de roscas y el bajo coste de mantenimiento.

Tabla técnica
Columnas MODELO: 1/4" A 1" (6MM a 25MM) (TIPO BANCADA) | 3/8" A 1.1/2" (10MM a 40MM) (TIPO BANCADA) | 1/2" A 2.1/2" (12MM a 65MM) (TIPO BANCADA)
Movimiento del sillín: 10" | 13" | 22"
Rango de velocidades del husillo: 75-140 | 75-140 | 45-90
Número de velocidades del husillo: 2 | 2 | 2
Capacidad de roscado: 1/4" a 1" | 3/8" a 1.1/2" | 1/2" a 2.1/2"
Producción por hora: 60-80 | 60-80 | 70-90
Potencia requerida: 3 H.P. | 3 H.P. | 7.5 H.P.
Tornillo de avance: Opcional | Opcional | Opcional
Peso (KG) aprox.: 500 | 550 | 990

Etiquetas / Usos típicos

• Máquina roscadora de varillas
• cabezal de dados para roscado de varillas
• máquina automática de roscado de varillas
• Precio máquina roscadora de varillas en India
• Máquina de roscado de precisión en acero al por mayor

Especificaciones técnicas

• Función: Corte de roscas exteriores en varillas mediante chasers tangenciales
• Tipos de rosca soportados: BSPT, BSW, BSP, NPT, UNF, METRIC, UNC, ACME, BSF
• Piezas principales: Base, Head Stock, Sillín, Morsa de sujeción, Cabezal de dados
• Rangos de modelos (diámetro): 6 mm a 25 mm; 10 mm a 40 mm; 12 mm a 65 mm
• Movimiento del sillín: 10", 13", 22" (según modelo)
• Rangos de velocidad del husillo: 75-140 rpm (dos modelos), 45-90 rpm (modelo más grande)
• Número de velocidades de husillo: 2
• Rendimiento: ~60-90 piezas/hora según modelo
• Potencia del motor requerida: 3 H.P. (modelos pequeños), 7,5 H.P. (modelo mayor)
• Tornillo de avance: Opcional
• Peso aproximado: 500 kg, 550 kg o 990 kg según modelo
