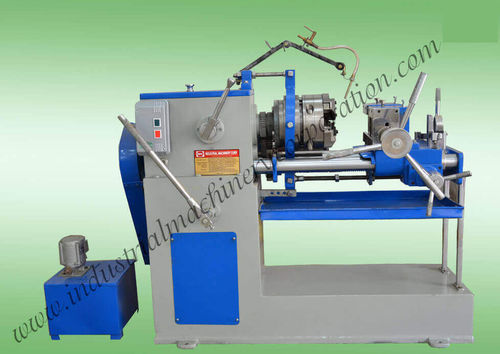

Máquina de roscar tubos de PVC

Descripción del producto
La máquina fileteadora para tubos PVC es una unidad industrial diseñada para cortar roscas externas en tubos de PVC y materiales similares mediante rasgadores tangenciales. El rasgador permanece fijo mientras la cabeza de matrices gira, permitiendo el corte preciso de roscas paralelas y cónicas como BSPT, BSW, BSP, NPT, UNF, MÉTRICO, UNC, ACME y BSF.

Componentes principales

• Base
• Cabezal (head stock)
• Carro (saddle)
• Morsa de sujeción tipo pilar / bancada
• Cabeza de matrices

Diseño y ejecución
La máquina está diseñada para producir perfiles de rosca consistentes dentro de las tolerancias especificadas. Los componentes se seleccionan y mecanizan para ofrecer un rendimiento repetible en entornos de producción industrial.

Cabezal
Caja de cabeza engranada de servicio pesado con fundición de alta calidad que soporta los rodamientos del husillo. La caja de engranajes está lubricada y equipada con tres rodamientos extra reforzados.

La bancada
Bancada de tipo pilar con dos pilares de acero de precisión, cromados en duro para resistencia al desgaste y guía suave del carro.

El carro
El carro está montado con precisión sobre los pilares para un desplazamiento longitudinal suave y alineación exacta con el centro del cabezal.

El delantal
El delantal proporciona el movimiento del carro y la transferencia de la cabeza a lo largo de los pilares mediante un sistema de cremallera y piñón en acero. Todos los engranajes son de acero de alta calidad para asegurar un accionamiento fiable.

Mordazas de la morsa
Las mordazas están fabricadas en acero aleado tratado térmicamente, montadas en una morsa de tipo caja de servicio pesado en el carro y alineadas con el centro del cabezal. El movimiento se controla mediante un tornillo en el carro.

Gama de máquinas IMC para roscado de tubos PVC y cabezas de matrices

• 1/4" a 1"
• 3/8" a 1.1/2"
• 1/2" a 2.1/2"

Opciones disponibles

• Tipo de rosca: BSP, BSPT, NPT, BSW, Otros
• Longitud de rosca requerida: HASTA 4" (100MM), HASTA 12" (300MM), HASTA 24" (600MM), Otros
• Diámetro de la pieza: 1/4" a 1" (6MM a 25MM), 3/8" a 1.1/2" (10MM a 40MM), 3/8" a 2" (10MM a 50MM), 1/2" a 2.1/2" (12MM a 65MM), 1" a 4" (25MM a 100MM), 2.1/2" a 6" (65MM a 150MM), 4" a 8" (100MM a 200MM), 8" a 10" (200MM a 250MM), Otros
• Urgencia de compra: Inmediata, Dentro de una semana, Dentro de 15 días, Dentro de un mes, Otros

Resumen de especificaciones
Columnas de modelo: 3/8" a 2" (10MM a 50MM) | 1/2" a 2.1/2" (12MM a 65MM) | 1" a 4" (25MM a 100MM) | 2.5" a 6" (65MM a 150MM) | 4" a 8" (100MM a 200MM) | 8" a 10" (200MM a 250MM)
Movimiento del carro: 10"-12" | 16" | 10"-12" | 8" | 8" | 8"
Rango de velocidad de husillo: 127-180 | 60-90-120 | 40-75-115 | 25-50 | 25-50 | 10-20-30
Número de velocidades de husillo: 2 | 3 | 3 | 2 | 2 | 3
Capacidad de roscado: 3/8" a 2" | 1/2" a 2.1/2" | 1" a 4" | 2.1/2" a 6" | 4" a 8" | 8" a 10"
Producción por hora: 100-120 | 70-90 | 35-40 | 20-25 | 15-20 | 15-20
Potencia requerida (H.P.): 3 H.P. | 7.5 H.P. | 12.5 H.P. (960) | 15 H.P. (960) | 20 H.P. (960) | 30 H.P. (960)
Tornillo sin fin: Proporcionado en todos los modelos
Peso aproximado (KG): 550 | 990 | 1600 | 1900 | 2500 | 5000

Especificaciones técnicas

• Nombre de modelo: Máquina fileteadora para tubos PVC
• Tipos de rosca compatibles: BSPT, BSW, BSP, NPT, UNF, MÉTRICO, UNC, ACME, BSF
• Componentes principales: Base, Cabezal, Carro, Morsa de sujeción tipo pilar/bancada, Cabeza de matrices
• Cabezal: Caja de cabeza engranada de servicio pesado con tres rodamientos extra resistentes
• Bancada: Tipo pilar con dos pilares cromados duros
• Carro: Ajustado con precisión para alineación suave y exacta
• Delantal: Movimiento del carro vía cremallera y piñón de acero de alta calidad
• Mordazas: Acero aleado tratado térmicamente, movimiento controlado por tornillo
• Rangos de modelos disponibles: de 1/4" a 10" (capacidades listadas arriba)
• Opciones de recorrido del carro: 8" / 10"-12" / 16" según modelo
• Velocidades de husillo: Rangos múltiples según modelo (ejemplos arriba)
• Rendimiento: Aprox. 15 a 120 piezas/hora según modelo y diámetro
• Rango de potencia del motor: 3 H.P. a 30 H.P. según modelo
• Tornillo sin fin: Proporcionado en todos los modelos
• Peso aproximado: 550 kg a 5000 kg según modelo
