Unidad de rotación a medida SP-As series

plana

Resumen del producto

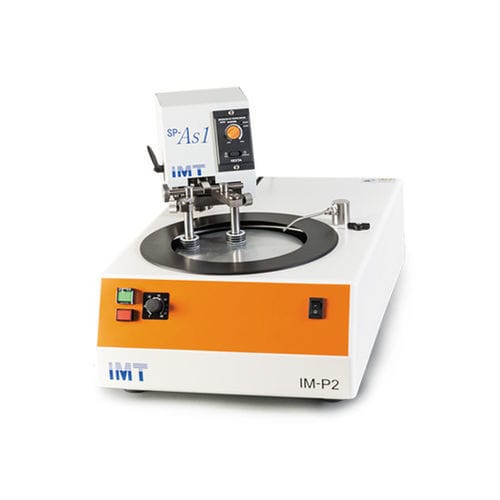

El SP-As1/As2 es una unidad rotatoria de muestras tipo rodillo diseñada para montarse en la pulidora IM-P2. Permite el pulido automático de muestras no montadas, especialmente para procesos largos de lapeado a baja velocidad. Se pueden suministrar portamuestras a medida para geometrías específicas.

Especificaciones principales

• Función de oscilación integrada: La oscilación integrada en el brazo reduce la resistencia al desgaste y la subcorte de bordes, favorece un pulido uniforme de la superficie y permite pulir con baja presión para prolongar la vida útil de la tela de pulido.
• Pulido automático de muestras no montadas: Compatible con IM-P2 para lapeado largo y no supervisado a baja velocidad. Se pueden suministrar portamuestras personalizados.
• Opciones de plato de carga (opcional):
  • Plato de lapeado de hierro fundido φ200–250mm — para lechadas ≤ 6 μm
  • Plato de lapeado de cobre φ200–250mm — para lechadas 3–15 μm
  • Plato de lapeado de estaño φ200–250mm — para lechadas ≥ 6 μm
  • Aro de corrección de diamante — corrección de planitud de la superficie

Especificaciones de la máquina
Tamaño del portamuestras adaptado: Aprox. φ70mm a 125mm
Velocidad de oscilación: 2–40 oscilaciones completas/min (ajustable)
Alimentación (SP-As): Monofásico 100V o monofásico 200–220V (usar salida del IM-P2)
Dimensiones/Peso (con IM-P2): W410×D655×H390mm, 39kg
Anchura de oscilación: Ajustable entre 8° y 16°
Ajuste de posición de oscilación: Posición central configurable
Brazo portamuestras: Ajustable entre 0° y 40°
Temporizador: Opcional (montable en IM-P2, paro automático)

Especificaciones de la máquina IM-P2
Tamaño de disco: Disco de pulido o magnético φ200mm o φ250mm (discos vendidos por separado)
Velocidad de rotación: 50–400 rpm (ajustable; 50/60Hz común)
Suministro/desagüe de agua: Grifo de suministro con manguera para suministro/desagüe
Alimentación eléctrica: Monofásico 100V 50/60Hz o monofásico 200–220V; motor reductor 200W
Dimensiones/Peso: W390×D655 (hasta la salida de drenaje)×H195mm / 31kg

Especificaciones técnicas

• Modelo: SP-As1/As2
• Tipo: Unidad rotatoria de muestras tipo rodillo (se monta en IM-P2)
• Uso principal: Pulido automático de muestras no montadas; apto para lapeado largo a baja velocidad
• Platos opcionales: Fundición, cobre, estaño (φ200–250mm); aro de corrección de diamante disponible
• Tamaño del portamuestras adaptado: Aprox. φ70–125 mm
• Velocidad de oscilación: 2–40 oscilaciones/min (ajustable)
• Anchura de oscilación: Ajustable 8°–16°
• Posición de oscilación: Posición central configurable
• Ajuste del brazo: 0°–40°
• Alimentación (SP-As): Monofásico 100V o 200–220V (usar la salida IM-P2)
• Dimensiones/peso (con IM-P2): W410×D655×H390mm, 39kg
• Tamaño de disco IM-P2: φ200 o φ250 mm
• Velocidad IM-P2: 50–400 rpm
• Alimentación IM-P2: Monofásico 100V 50/60Hz o 200–220V; motor 200W
• Dimensiones/peso IM-P2: W390×D655 (hasta la salida de drenaje)×H195mm / 31kg
