Base rotativa M-05

Descripción general

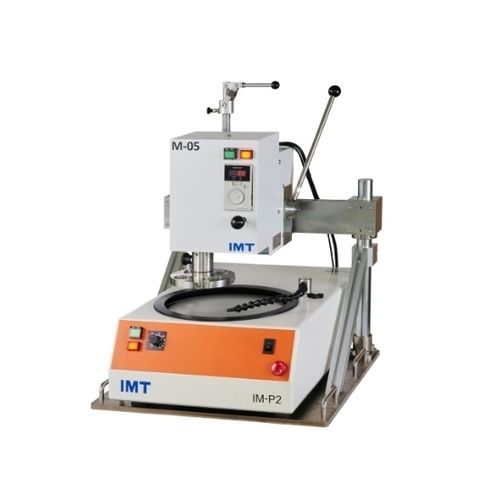

El M-05 es un porta-muestras rotativo que se instala en la pulidora IM-P2 para permitir el pulido de muestras no montadas y no cilíndricas. Ofrece rotación ajustable y un sistema de presión tipo muelle en tres niveles. El diámetro exterior estándar del porta-muestras es Φ140 mm; con adaptadores se pueden colocar cuatro muestras de Φ30 o Φ40 mm.

Especificaciones M-05

• Compatibilidad: pulidora IM-P2
• Velocidad de rotación: 0 a 150 rpm, ajustable
• Presión: carga total tipo muelle con 3 posiciones — 50 N, 85 N, 120 N
• Diámetro exterior del porta-muestras: Φ140 mm (4 muestras configurables para Φ30 o Φ40 mm)
• Alimentación: monofásica 220 V, motor 60 W (alimentado desde la toma del IM-P2)
• Dimensiones (instalado en IM-P2): W510 × D650 × H700 mm (hasta la salida de drenaje / parte superior del asa)
• Peso: cuerpo M-05 aprox. 16 kg; soporte de montaje aprox. 21 kg

Especificaciones de la máquina IM-P2

• Tamaño de disco recomendado cuando M-05 está instalado: Φ250 mm
• Velocidad de rotación del disco: 50 a 400 rpm, ajustable (50/60 Hz)
• Suministro/Desagüe de agua: llave de suministro con conexión de manguera
• Alimentación: monofásica 100 V (o 200–220 V), motor reductor 200 W
• Dimensiones/Peso: W390 × D655 × H195 mm / 31 kg

Características técnicas

• Permite actualizar la IM-P2 conectando la unidad M-05
• Habilita el pulido de muestras no montadas y no cilíndricas — la idoneidad depende de la forma y el tamaño de las muestras
• Porta-muestras y máquina de nivelado disponibles como opciones
• Alimentación: el motor M-05 se alimenta a través de la toma del IM-P2
