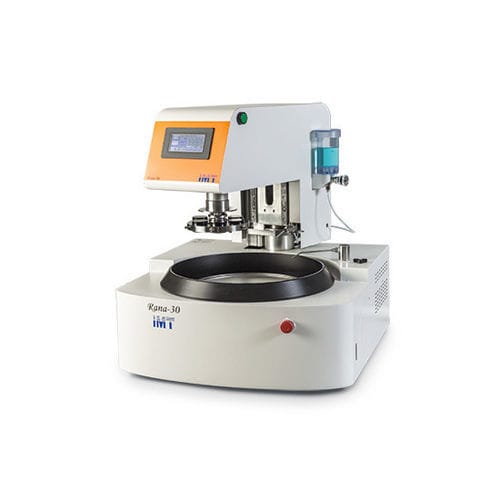

Máquina pulidora para metales Rana-30

para muestra metalográficaindustrialrectificadora

Descripción del producto
Máquina automática de rectificado y pulido con sistema de seguridad de doble pulsador. La Rana-30 almacena hasta 16 programas de pulido y admite ajuste ABC (secuencia de pulido en 3 etapas), lo que permite una preparación de muestras eficiente y repetible.

Especificaciones principales

• General: Máquina de pulido de sobremesa que utiliza un sistema de carga total. Área de pulido accionada por un servomotor de 750W; rotación de la muestra por un motor brushless de 120W. Alto par, velocidad de disco hasta 400 rpm y presión aplicada máxima de 400 N.
• Capacidad de disco: Acepta discos de rectificado hasta Ø310 mm como unidad de sobremesa.
• Seguridad: Botones de arranque dobles (los botones izquierdo y derecho de la cabeza deben pulsarse simultáneamente) para evitar accidentes como enredos.
• Accesorios opcionales: Por ejemplo, portamuestras para máquina de nivelado (portamuestras vendido por separado).
• Pulido sin pérdida de paralelismo: Método recomendado: hacer girar el portamuestras y el disco a la misma velocidad y en el mismo sentido. La Rana-30 permite ajustar independientemente la velocidad del portamuestras e invertir la rotación de disco/porta para flujos de trabajo flexibles (incluido pulido zurdo).
• Ajustes sugeridos — rectificado / pulido fino: Rectificado: papel SiC o almohadilla — Disco 200 rpm / Porta 200 rpm. Pulido fino: DIA + paño de pulido — Disco 65–150 rpm / Porta 65–150 rpm.
• Control automático de presión: Rampa de presión programable (aumento/reducción durante un número de segundos definido) durante la operación.
• Cambios de pulido en dos pasos: Se pueden programar dos movimientos diferentes dentro de un mismo proceso de pulido (p. ej., comenzar con baja presión/velocidad y aumentar para materiales frágiles o con bordes).
• Memoria: Almacena hasta 16 condiciones de pulido para recuperación rápida al preparar múltiples muestras.

Especificaciones de la máquina
Alimentación: 3 fases 200–220 V, 50/60 Hz
Dimensiones / Peso: W600 × D745 (hasta la apertura de drenaje) × H675 mm / 105 kg

Área de pulido
Tamaño de disco: Disco de rectificado: Ø250 mm, Ø305 mm; Disco de pulido: Ø250 mm, Ø300 mm; Disco magnético: Ø250 mm, Ø300 mm (discos vendidos por separado)
Velocidad de rotación del disco: 50–400 rpm (conmutación adelante/atrás)
Potencia motor: servomotor 750W
Operación: Panel táctil resistente al agua con botón de paro de emergencia; inicio automático mediante botones izquierdo/derecho en la cabeza; almacenamiento de hasta 16 condiciones; ajuste ABC (3 pasos configurables)

Área de rotación de la muestra
Rotación del portamuestras: 50–200 rpm (conmutación adelante/atrás)
Potencia motor: motor brushless AC 120W
Portamuestras: estándar Ø165 mm (opcional hasta Ø200 mm). Tipo lágrima: Ø10–40 mm × 6 muestras; Agujero rectangular: ×3. Posibilidad de dimensiones a medida (portamuestras vendido por separado)
Presión aplicada: 50–400 N
Lubricador: Función de goteo automático (ajuste de intervalo y cantidad posible)
Fuente de aire primaria: Requerida 0,5–0,7 MPa (se requiere regulador separado si >0,7 MPa).

Página/Video
Vídeo promocional/demostración disponible que muestra el funcionamiento de la Rana-30.

Especificaciones técnicas

• Modelo: Rana-30
• Brand: IMT Co.,Ltd.
• Potencia motor de pulido: servomotor 750W
• Potencia motor del porta: motor brushless AC 120W
• Rango velocidad rotación disco: 50–400 rpm (adelante/atrás)
• Rango velocidad rotación porta: 50–200 rpm (adelante/atrás)
• Tamaños de disco compatibles: Rectificado Ø250 mm, Ø305 mm; Pulido Ø250 mm, Ø300 mm; Magnético Ø250 mm, Ø300 mm
• Presión máxima aplicada: 400 N (rango 50–400 N)
• Memoria: Hasta 16 condiciones programables
• Ajuste ABC: 3 pasos configurables
• Rampa automática de presión: aumento/reducción programable en segundos
• Seguridad: doble pulsador de arranque (ambos botones izquierdo y derecho deben presionarse)
• Interfaz: panel táctil resistente al agua con paro de emergencia
• Dimensiones (W×D×H): 600 × 745 (hasta la apertura de drenaje) × 675 mm
• Peso: 105 kg
• Alimentación: 3 fases 200–220 V, 50/60 Hz
• Lubricador: Goteo automático con ajuste de intervalo y cantidad
• Fuente primaria de aire: Requerida 0,5–0,7 MPa (regulador separado si >0,7 MPa)
