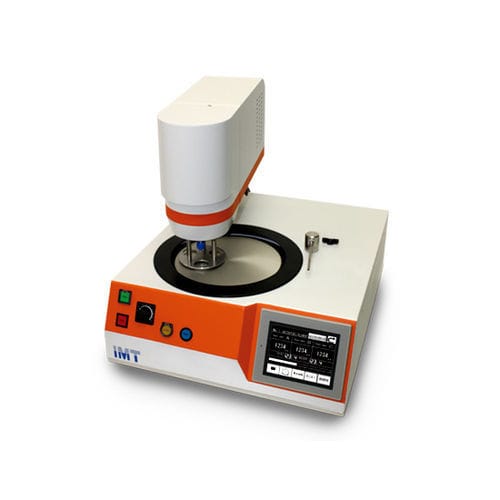

Máquina pulidora para muestra metalográfica Q-roy

para metalespara la preparación de probetaindustrial

Resumen del producto
Máquina de pulido compacta y automatizada diseñada para el control individual del material eliminado en el eje Z en hasta tres muestras. El valor de eliminación se puede ajustar en incrementos de 1 μm; parada automática por valor de eliminación o por tiempo; operación intuitiva mediante panel táctil y controles analógicos.

Características principales

• Control individual en Z por muestra: Ajuste de la eliminación direccional (Z) de forma independiente para cada una de las tres muestras; rango 5 μm–5 mm por muestra, hasta H20 mm, resolución 1 μm. El pulido de las muestras restantes continúa cuando una muestra alcanza su valor configurado.
• Modo de pulido temporizado: Control por tiempo; se pueden programar dos movimientos diferentes en un solo proceso.
• Compatibilidad con Abrasive Auto Drip: Dispositivo opcional de goteo automático de abrasivos para realizar el pulido de acabado de forma automática sin intervención del operario.
• Corrección de error de abrasión: Función de compensación que corrige errores de pulido causados por el descentrado del disco o la elasticidad del fieltro introduciendo previamente el descentrado de la superficie del disco.

Especificaciones de la máquina

• Tamaño de disco: Disco de rectificado de alta precisión φ223 mm o φ200 mm; disco de pulido de alta precisión φ200 mm; disco magnético φ200 mm (discos vendidos por separado).
• Función de pulido: Pulido con carga individual para hasta 3 muestras (φ25 / 30 / 40 mm estándar; tamaños personalizados disponibles; portamuestras vendido por separado).
• Velocidad de rotación: Disco 50–300 rpm (reversible); Portamuestras 50–200 rpm.
• Presión aplicada: Carga individual 5–30 N por muestra.
• Operación: Panel táctil + botones analógicos + perilla de velocidad; parada automática seleccionable por valor de eliminación o por tiempo; suministro de agua automático Start/Stop + botón de agua analógico.
• Valores de eliminación: 5 μm–5 mm por muestra (unidades de 1 μm); ajuste hasta H20 mm; rectificado hasta 5 mm.
• Mecanismo de cabeza: Descenso/ascenso de la cabeza; pulido manual posible con la cabeza levantada.
• Fuente de aire: 0,5–0,7 MPa (se requiere regulador separado por encima de 0,7 MPa).
• Potencia del motor: Cabeza 60 W motor brushless; Base 120 W motor brushless.
• Alimentación: Monofásica 100 V o monofásica 220 V.
• Dimensiones y peso: W480 × D670 (hasta el desagüe) × H500 mm (H650 mm con la cabeza levantada); 45 kg.

Características técnicas

• Nombre del modelo: Q-roy
• Compatibilidad de discos: φ223 mm, φ200 mm (discos de rectificado / pulido / magnéticos)
• Capacidad de muestras: Hasta 3 muestras (φ25 / 30 / 40 mm estándar; tamaños personalizados disponibles)
• Resolución y rango de eliminación: Unidad de 1 μm; 5 μm–5 mm por muestra; hasta H20 mm
• Velocidad de rotación: Disco 50–300 rpm (reversible); Portamuestras 50–200 rpm
• Presión aplicada: 5–30 N por muestra (carga individual)
• Motores: Motor brushless cabeza 60 W; motor base 120 W
• Interfaz de operación: Panel táctil + botones analógicos + perilla de velocidad; modos de parada automática (por valor de eliminación o temporizado)
• Suministro de aire: 0,5–0,7 MPa (mayor requiere regulador separado)
• Alimentación: Monofásica 100 V o 220 V
• Peso y dimensiones: 45 kg; W480 × D670 × H500 mm (H650 mm con la cabeza levantada)
