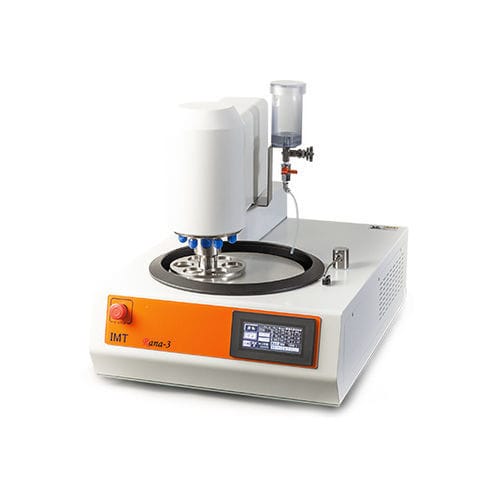

Máquina pulidora para metales Rana-3

para la preparación de probetaindustrialrectificadora

Descripción
La Rana-3 es una pulidora automática de disco con sistema de carga individual que admite de 1 a 6 muestras. La velocidad de rotación del portamuestras es ajustable para que el portamuestras y el disco puedan girar a la misma velocidad y dirección, evitando la pérdida de paralelismo; ambos pueden rotar hacia adelante y hacia atrás.

Especificaciones principales

• Pulido sin pérdida de paralelismo Cuando el portamuestras y el disco giran a la misma velocidad y en la misma dirección, el rectificado y pulido mantienen el paralelismo de las piezas. Rana-3 permite ajustar la velocidad del portamuestras para trabajar a velocidades iguales y en el mismo sentido. La rotación del disco y del portamuestras puede invertirse para facilitar el acabado manual, incluso para usuarios zurdos.

  Rectificado: papel SiC o almohadilla — Velocidad disco: 200 rpm / Portamuestras: 200 rpm
  Pulido fino: DIA + paño de pulido — Velocidad disco: 65 a 150 rpm / Portamuestras: 65 a 150 rpm
• Aumenta/reduce la presión automáticamente durante los segundos establecidos Rana-3 puede aumentar o reducir la presión aplicada a la muestra de forma automática durante un número de segundos configurado; los ajustes permiten un incremento/decremento gradual en tiempos definidos.
• Cambia condiciones de pulido (presión, velocidad) en dos pasos Se pueden programar dos movimientos/condiciones diferentes en un mismo proceso para adaptarse a materiales frágiles o con bordes afilados: iniciar con baja presión/velocidad y pasar a mayor presión/velocidad durante el ciclo.
• Memoria para hasta 16 condiciones de pulido Se pueden almacenar hasta 16 programas. Al preparar varias muestras, se pueden asignar condiciones distintas para mejorar la eficiencia.

Especificaciones de la máquina
Suministro eléctrico
Monofásico 100V, 50/60Hz o monofásico 200–220V; trifásico 200–220V, 50/60Hz; monofásico 220V

Dimensiones / Peso
W450 × D460 (hasta la parte trasera) × H500 mm (690 mm con la cabeza levantada) / 65 kg

Área de pulido
Tamaño del disco
Disco de rectificado: φ250 mm; Disco de pulido: φ250 mm; Disco magnético: 250 mm (discos vendidos por separado)
Velocidad de rotación del disco
50 a 400 rpm (conmutación sentido adelante/atrás)
Potencia del motor
400 W (100/200V: motor con reductor)
Operación
Panel táctil resistente al agua, botón de parada de emergencia; parada automática digital por temporizador; almacenamiento de hasta 16 programas de pulido; ajuste ABC (3 pasos configurables)
Función de suministro/evacuación de agua
Apertura/cierre del grifo de suministro de agua (manguera de suministro/evacuación incluida)

Área de rotación de muestras
Rotación del portamuestras
50 a 200 rpm (conmutación sentido adelante/atrás)
Potencia motor (portamuestras)
AC 120 W motor brushless
Número de muestras
Seleccionable de 1 a 6 (máx. 3 con φ50 mm)
Portamuestras
25, 30, 40, 50 mm; diámetros en pulgadas; tamaños personalizados disponibles (portamuestras vendidos por separado)
Presión aplicada
10 a 50 N por muestra
Lubricador
Accesorio estándar (tipo ajuste analógico de caudal)
Fuente de aire primaria
Requerida 0,5 a 0,7 MPa (regulador separado requerido para >0,7 MPa)

Especificaciones técnicas

• Modelo: Rana-3
• Suministro: Monofásico 100V, 50/60Hz o monofásico 200–220V; trifásico 200–220V, 50/60Hz; monofásico 220V
• Dimensiones: W450 × D460 (hasta la parte trasera) × H500 mm (690 mm con cabeza levantada)
• Peso: 65 kg
• Tamaño del disco: φ250 mm (rectificado / pulido); disco magnético 250 mm
• Velocidad de rotación disco: 50–400 rpm (conmutación sentido adelante/atrás)
• Potencia motor disco: 400 W (motor con reductor)
• Rotación portamuestras: 50–200 rpm (conmutación sentido adelante/atrás)
• Potencia motor portamuestras: AC 120 W motor brushless
• Número de muestras: 1–6 seleccionable (máx. 3 con φ50 mm)
• Tamaños portamuestras: 25, 30, 40, 50 mm; diámetros en pulgadas y tamaños personalizados disponibles (vendidos por separado)
• Presión aplicada: 10–50 N por muestra
• Lubricador: accesorio estándar, ajuste analógico de caudal
• Fuente de aire primaria: requerida 0,5–0,7 MPa (regulador separado para >0,7 MPa)
• Funciones de operación: panel táctil resistente al agua, parada de emergencia, parada por temporizador digital, almacenamiento hasta 16 programas, ajuste ABC (3 pasos)
• Funciones especiales: rampa automática de presión en segundos definidos; condiciones programables en dos pasos; inversión de rotación disco/portamuestras; ajuste de velocidad del portamuestras para mantener el paralelismo
