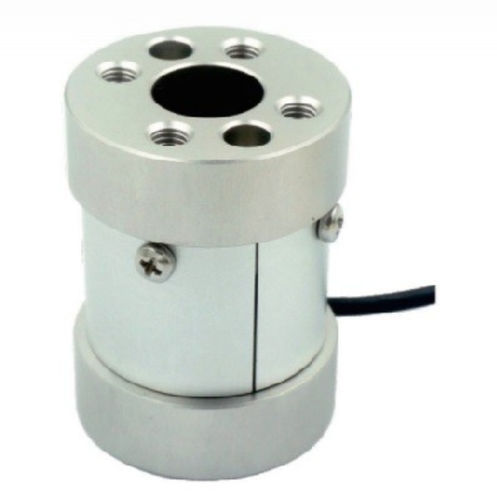

Sensor de par estático ST-903

con a fijación por bridaanalógicocon salidas de tensión

Presentación
Parrómetro estático ST-903, funcionamiento en sentido horario y antihorario. Rango de medida que cubre pares muy bajos hasta 150 Nm según versión.

Descripción general

• Salida analógica (puente de galgas) que requiere acondicionamiento/electrónica para lectura y visualización.
• Disponible en varias capacidades para adaptarse a diferentes necesidades de medida.
• Alto grado de protección para uso en entornos industriales (IP65).

Especificaciones técnicas

• Capacidades disponibles: 0.2 / 0.5 / 1 / 2 / 5 / 10 / 20 / 50 / 100 / 150 Nm
• Sensibilidad: 1.5 ±10% mV/V
• Offset: ±2% de la escala completa (FS)
• No linealidad: 0.1% de FS
• Histéresis: 0.1% de FS
• Repetibilidad: 0.05% de FS
• Fluencia (30 min): 0.1% de FS
• Efecto de la temperatura en la salida: 0.05% de FS / 10°C
• Efecto de la temperatura en el cero: 0.05% de FS / 10°C
• Resistencia de entrada: 410 ±20 Ω
• Resistencia de salida: 350 ±10 Ω
• Aislamiento: ≥ 5000 MΩ / 100 Vcc
• Tensión de alimentación recomendada: 5 a 15 V
• Tensión máxima de alimentación: 20 V
• Rango de compensación térmica: -10 a 60 °C
• Temperatura de funcionamiento: -20 a 80 °C
• Límite de carga: 120% de FS
• Carga de rotura: 150% de FS
• Longitud de cable: Ø3 x 4000 mm
• Masa: 0.2 kg
• Material: aleación de aluminio
• Protección: IP65
• Opción: puede suministrarse con certificado de calibración (COFRAC o equivalente) y asociarse a visualizador/transmisor/condicionador según necesidades
