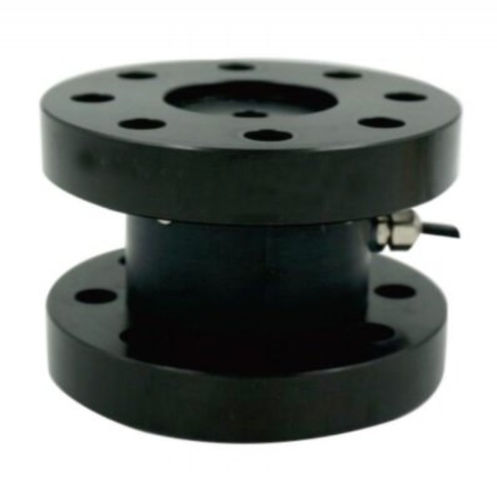

Sensor de par estático ST-903-D

analógicoIP65de galga extensométrica

Presentación
Sensor de par estático con galgas extensométricas ST-903-D, diseñado para mediciones de par hasta 5000 Nm.

Características principales

• Rango de medida: 0,2–5000 Nm (variantes disponibles)
• Excelente linearidad: 0,2% FS
• Sensibilidad: 1,5 mV/V
• Índice de protección: IP65
• Material: aleación de acero

Descripción detallada
Capacidad de medida: 0,2–5000 Nm. Sensibilidad típica 1,5 ±20% mV/V. Offset ±2% FS. No linealidad 0,1% FS. Histéresis 0,1% FS. Repetibilidad 0,05% FS. Deriva (30 min): 0,1% FS. Efecto de la temperatura en la salida: 0,05% FS/10°C. Efecto de la temperatura en el cero: 0,05% FS/10°C. Resistencia de entrada: 410 ±20 Ω o 785 ±20 Ω. Resistencia de salida: 350 ±10 Ω o 700 ±10 Ω. Aislamiento: ≥5000 MΩ / 100 Vcc. Alimentación recomendada: 5–15 V (máx. 20 V). Compensación en temperatura: -10 a 60 °C. Temperatura de funcionamiento: -20 a 80 °C. Límite de carga: 120% FS. Carga de rotura: 150% FS. Longitud de cable: Ø3 x 4000 mm. Masa: 0,8–12 kg según modelo. El sensor proporciona una salida analógica (puente de galgas) que requiere acondicionamiento/electrónica de adquisición; puede asociarse a un indicador o transmisor. Opción: certificado de calibración (COFRAC, equivalente o trazable).

Características / especificaciones técnicas

• Modelo: ST-903-D
• Rango de medida: 0,2–5000 Nm
• Sensibilidad: 1,5 ±20% mV/V
• Offset: ±2% FS
• No linealidad: 0,1% FS
• Histéresis: 0,1% FS
• Repetibilidad: 0,05% FS
• Deriva (30 min): 0,1% FS
• Efecto temperatura (salida): 0,05% FS/10°C
• Efecto temperatura (cero): 0,05% FS/10°C
• Resistencia de entrada: 410 ±20 Ω / 785 ±20 Ω
• Resistencia de salida: 350 ±10 Ω / 700 ±10 Ω
• Aislamiento: ≥5000 MΩ / 100 Vcc
• Alimentación recomendada: 5–15 V (máx. 20 V)
• Compensación en temperatura: -10 a 60 °C
• Temperatura de funcionamiento: -20 a 80 °C
• Límite de carga: 120% FS
• Carga de rotura: 150% FS
• Longitud de cable: Ø3 x 4000 mm
• Masa: 0,8–12 kg (según versión)
• Material: aleación de acero
• Índice IP: IP65
• Salida: señal analógica (puente de galgas)
