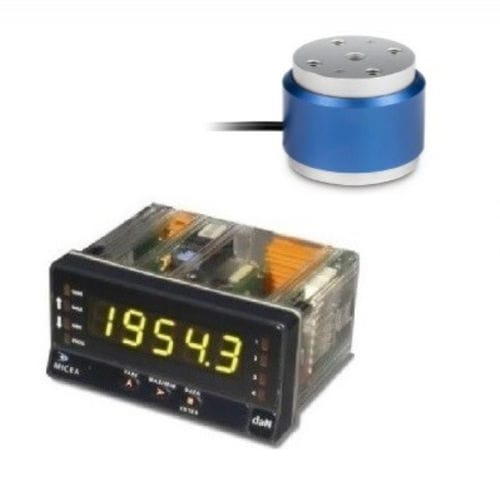

Sensor de par estático DC-Y2+ MICRA-M

0-10 Vanalógico4-20 mA

Descripción
Instrumento de medida de par estático DC-Y2+ MICRA-M. Rango de medida: 0–0,2 Nm … 0–50 Nm. Error combinado: 0,3 % de la escala completa. Cumple RoHS. Protegido contra polvo y proyecciones de agua (IP65). Adecuado para monitorizar o medir pares estáticos, montaje en máquinas especiales y ensayos de laboratorio. Sensibilidad nominal: 1 mV/V. Tensión máxima de alimentación: 15 V CC. Conexión de 4 hilos. Alta rigidez a la torsión. Otros modelos y capacidades nominales disponibles bajo petición.

Indicador asociado: MICRA M
El conjunto sensor + indicador combina el sensor DC-Y2+ con el indicador digital multifunción MICRA M. Unidad básica compuesta por la placa base, el indicador tricolor programable y la fuente de alimentación. Funciones básicas: visualización de la variable de entrada, hold remoto, lectura y almacenamiento de valores máximo y mínimo (pico/val), funciones de tara y reset, múltiples funciones lógicas programables. Indicador LED tricolor (VERDE, NARANJA, ROJO) para indicar el estado de la medida.

Entradas y señales aceptadas

• Celdas de carga: mV/V, mV
• Proceso: ±10 V CC, ±20 mA, potenciómetro
• Temperatura: sonda Pt100, termopares tipos J, K y T

Salidas y opciones
Salidas analógicas y digitales disponibles como opción (a petición). Opcionalmente puede suministrarse con certificado de calibración COFRAC, certificado equivalente COFRAC o calibración trazable a COFRAC.

Ergonomía y rendimiento
Dimensiones del indicador (mm): 96 x 48 x 60. Resolución: ±15 bits. Frecuencia de lectura: 20/s.

Rangos disponibles

• 0,2 Nm
• 1 Nm
• 10 Nm
• 20 Nm
• 50 Nm

Características / Especificaciones técnicas

• Rango de medida: 0–0,2 Nm … 0–50 Nm (variantes: 0,2; 1; 10; 20; 50 Nm)
• Error combinado: 0,3 % de la escala completa
• Índice de protección: IP65
• Sensibilidad nominal: 1 mV/V
• Alimentación del sensor: tensión máx. 15 V CC
• Conexión: 4 hilos
• Alta rigidez a la torsión
• Indicador MICRA M - alimentación: 85–265 V CA / 100–300 V CC
• Indicador MICRA M - dimensiones (mm): 96 x 48 x 60
• Indicador MICRA M - resolución: ±15 bits
• Indicador MICRA M - lectura: 20/s
• Señales de entrada aceptadas: mV/V, mV, ±10 VCC, ±20 mA, potenciómetro, Pt100, termopares J/K/T
• Salidas: analógicas y digitales disponibles como opción
• Opciones de calibración: certificado COFRAC o equivalente (opcional)
• Conformidad medioambiental: RoHS
