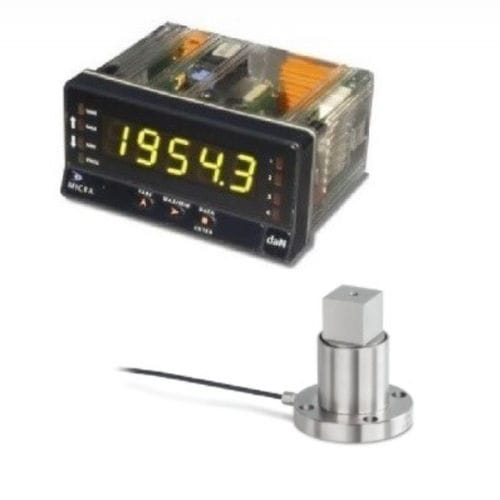

Sensor de par estático DC-Y1 + MICRA-M

con conexión cuadradadigitalanalógico

Presentación
Cadena de medida de par estático compuesta por el sensor DC-Y1 asociado al indicador digital multifunción MICRA M. Diseñada para la supervisión y medición de pares estáticos, pruebas de llaves dinamométricas manuales y transmisión de cargas estáticas de par.

Funciones clave
Rango de medida: 0 a 5 Nm … 0 a 500 Nm
Alta precisión: error combinado 0,5 % de la escala completa
Montaje simple y rápido
Alta rigidez torsional
Sensibilidad nominal: 1,0 ~ 1,5 mV/V (según la carga nominal)
Conexión 4 hilos

Indicador MICRA M (asociado)
Indicador digital multifunción configurable. Kit básico compuesto por la placa base, el indicador tricolor programable y la fuente de alimentación.
Funciones de visualización, retención remota, lectura y almacenamiento de valores máximo y mínimo (pico/val), tarado y reset, múltiples funciones lógicas programables.
Display LED TRICOLOR (VERDE / NARANJA / ROJO) para indicación de estado o diferenciación del tipo de medida.

Entradas y señales aceptadas

• Celdas de carga: mV/V, mV
• Proceso: ±10 Vcc, ±20 mA, potenciómetro
• Temperatura: sonda Pt100, termopares tipos J, K y T

Salidas y opciones
Salidas analógicas y digitales disponibles como opción (a petición). Posibilidad de opciones RS232 / RS485 (salidas digitales) según configuración.

Alimentación y características electrónicas
Alimentación: 85-265 Vca / 100-300 Vcc
Formato (mm): 96 x 48 x 60
Resolución: ±15 bits
Lecturas: 20/s

Tabla de rangos disponibles
Rangos
5 Nm, 10 Nm, 20 Nm, 50 Nm, 100 Nm, 200 Nm, 500 Nm

Certificado
Entrega opcional con certificado de calibración COFRAC, equivalente COFRAC o adherido a COFRAC (a petición).

Características / especificaciones técnicas

• Rango de medida: 0 a 5 Nm … 0 a 500 Nm (variantes: 5, 10, 20, 50, 100, 200, 500 Nm)
• Precisión: error combinado 0,5 % de la escala completa
• Sensibilidad nominal: 1,0 ~ 1,5 mV/V (según carga)
• Conexión: 4 hilos
• Montaje: simple y rápido
• Rigidez: alta rigidez torsional
• Indicador asociado: MICRA M (indicador digital multifunción)
• Alimentación del indicador y sensor: 85-265 Vca / 100-300 Vcc
• Formato del indicador: 96 x 48 x 60 mm
• Resolución: ±15 bits
• Tasa de muestreo: 20 lecturas/s
• Entradas aceptadas: mV/V, mV, ±10 V, ±20 mA, potenciómetro, Pt100, termopares J/K/T
• Salidas: opciones analógicas y digitales (RS232/RS485 disponibles a petición)
• Opción: certificado de calibración COFRAC o equivalente (a petición)
