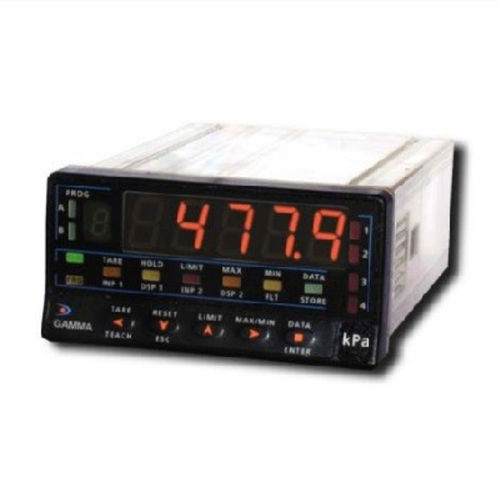

Indicador de pesaje digital GAMMA-M

empotrable4-20 mA0-10 V

Resumen
El indicador GAMMA-M es un instrumento de medida y control con lectura directa en unidades de proceso, diseñado para procesar una amplia variedad de señales de entrada y capturar valores rápidos mediante conversión de alta frecuencia.

Entradas aceptadas

• Células de carga: mV/V, mV
• Proceso: ±10 Vcc, ±20 mA
• Potenciómetro (sensores de desplazamiento)

Tensiones de alimentación de sensores (seleccionables mediante puentes internos)
24 V (30 mA), 2,2 V (30 mA), 5 V o 10 V (120 mA) — capacidad para 4 células de carga.

Prestaciones

• Velocidad de conversión: 555 Hz (lecturas: 555/s)
• Permite la detección de picos y mínimos con una duración mínima de 2,1 ms
• Resolución: ±15 bits
• Dimensiones (mm): 96 x 48 x 120

Opciones de salidas y comunicaciones

• Salidas analógicas opcionales: 0–10 V o 4–20 mA (200 lecturas/s)
• Salidas por relé: 2 o 4 umbrales, o 4 optoacopladores, tiempo de respuesta 2,1 ms
• Comunicación: RS232C o RS485 (protocolos DITEL, ISO1745 y MODBUS-RTU)

Procesamiento de señal
Procesamiento programable mediante 3 tipos de filtros para estabilización y adaptación a las necesidades del proceso.

Características / especificaciones técnicas

• Alimentación: 115–230 Vca
• Entradas: mV/V, mV, ±10 Vcc, ±20 mA, potenciómetro
• Tensiones internas para sensores: 24 V (30 mA), 2,2 V (30 mA), 5 V (120 mA), 10 V (120 mA)
• Capacidad: alimentación para hasta 4 células de carga
• Resolución: ±15 bits
• Velocidad de lectura: 555 lecturas/s
• Tiempo mínimo de detección: 2,1 ms
• Dimensiones (mm): 96 x 48 x 120
• Salidas opcionales: 0–10 V, 4–20 mA
• Salidas lógicas: relés (2 o 4 umbrales) o 4 optoacopladores
• Comunicación opcional: RS232C, RS485 (DITEL, ISO1745, MODBUS-RTU)
• Filtros programables: 3 tipos
