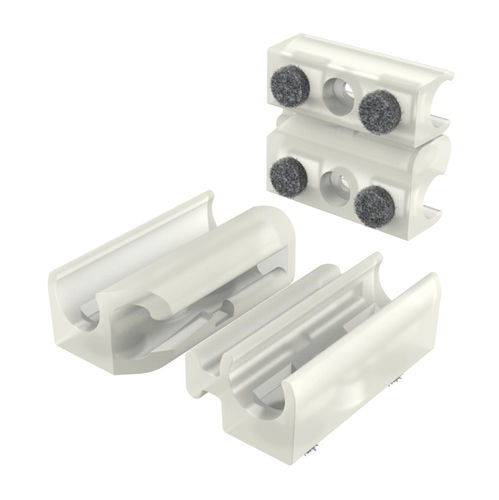

Pie para tubos redondos AKCL

para mueblepara sillade plástico

Descripción
El tope AKCL para tubo redondo incorpora un enlace de unión que permite conectar sillas en paralelo. Indicado para sillas de diseño, cubre varios diámetros de tubo y ofrece opciones de montaje útiles para especificadores y fabricantes.

Características principales

• Material: PP (Polipropileno).
• Colores: Negro y Natural (translúcido).
• Opciones: Con fieltro; Sin fieltro.
• Compatibilidad de tubo: 10 mm a 17 mm (ver referencias abajo).
• Aplicación: montaje en patas redondas de sillas y conexión paralela de asientos mediante el enlace de unión.

Normativa y conformidad
Cumple la norma EN 14703:2007 (prueba de sillas unidas). RoHS: conforme. UL94: no especificado. Grado IP: no especificado.

Planos técnicos y archivos
PDF de plano disponible (función de descarga en la ficha). Vídeo del producto disponible.

Tabla - Referencias y dimensiones (Milímetros)
Referencia | Para tubo (D) | B | L | E | c | C | H
02500600110 | 10 a 11 | 38,00 | 46,00 | 25,00 | 5,00 | 10,00 | 6,00
02500600111 | 12 a 13 | 42,00 | 46,00 | 26,00 | 5,00 | 10,00 | 6,00
02500600112 | 14 a 15 | 47,00 | 46,00 | 29,00 | 5,00 | 10,00 | 6,00
02500600113 | 16 a 17 | 51,00 | 46,00 | 30,00 | 5,00 | 10,00 | 6,00

Características / especificaciones técnicas

• Modelo: AKCL
• Marca: ISC Plastic Parts
• Material: PP (Polipropileno)
• Colores disponibles: Negro; Natural (translúcido)
• Opciones: Con fieltro; Sin fieltro
• Compatibilidad de tubo: 10 mm – 17 mm (referencias 10–11, 12–13, 14–15, 16–17)
• Norma: EN 14703:2007 (prueba de sillas unidas)
• RoHS: Conforme
• UL94: No especificado
• IP: No especificado
• Unidades de medida: Milímetros
• Referencias disponibles: 02500600110, 02500600111, 02500600112, 02500600113
