Filete inserto para muebles VER

Filete inserto para muebles - VER - ISC PLASTIC PARTS
Filete inserto para muebles - VER - ISC PLASTIC PARTS
Añadir a mis favoritos
Añadir al comparador

Características

Especificaciones
para muebles

Descripción

Descripción

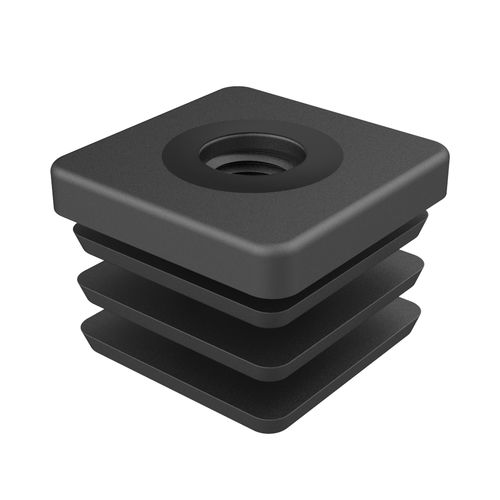

Los insertos roscados VER para tubo cuadrado incorporan una rosca métrica formada en el molde durante el proceso de inyección, lo que permite el montaje directo de ruedas o pies niveladores en las patas cuadradas del mobiliario.

Aplicaciones
  • Punto de fijación para ruedas y pies regulables en mobiliario
  • Cierre de extremo e interfaz mecánica para tubos cuadrados
  • Instalación en fábrica o adaptación posterior para mesas, sillas y soportes


Material y diseño
  • Material: PA6 (Poliamida 6), color: negro
  • Diseño: aletas (costillas) para mejor retención dentro del tubo
  • Rosca métrica formada en molde: M8, M10, M12
  • Tamaños de tubo compatibles: 20 x 20 mm a 50 x 50 mm
  • Grosor de pared soportado: normalmente 1,50–2,00 mm (algunas variantes 2,50–3,00 mm)


Documentos y conformidad
  • Plano PDF: disponible (dibujo 2D descargable)
  • Vídeo: vídeo del producto disponible
  • RoHS: conforme
  • UL94: no indicado
  • IP: no indicado
  • Unidades de medida: milímetros


Tabla de referencias
Referencia | Para Tubo | Grosor Tubo | Rosca Métrica (M) | L1 | L | H | Carga máxima (N)
00700800550 | 20 x 20 | 1,50 a 2,00 | M8 | 14,50 | 16,50 | 5,00 | 1962
00700800551 | 20 x 20 | 1,50 a 2,00 | M10 | 14,50 | 16,50 | 5,00 | 1962
00700800552 | 22 x 22 | 1,50 a 2,00 | M8 | 14,50 | 16,50 | 5,00 | 1962
00700800553 | 22 x 22 | 1,50 a 2,00 | M10 | 14,50 | 16,50 | 5,00 | 1962
00700800554 | 25 x 25 | 1,50 a 2,00 | M8 | 14,50 | 16,50 | 5,00 | 1962
00700800555 | 25 x 25 | 1,50 a 2,00 | M10 | 14,50 | 16,50 | 5,00 | 1962
00700800556 | 25 x 25 | 1,50 a 2,00 | M12 | 14,50 | 16,50 | 5,00 | 1962
00700800557 | 30 x 30 | 1,50 a 2,00 | M8 | 14,50 | 16,50 | 5,00 | 1962
00700800558 | 30 x 30 | 2,50 a 3,00 | M8 | 14,50 | 16,50 | 5,00 | 1962
00700800559 | 30 x 30 | 1,50 a 2,00 | M10 | 14,50 | 16,50 | 5,00 | 1962
00700800560 | 30 x 30 | 2,50 a 3,00 | M10 | 14,50 | 16,50 | 5,00 | 1962
00700800561 | 30 x 30 | 1,50 a 2,00 | M12 | 14,50 | 16,50 | 5,00 | 1962
00700800562 | 30 x 30 | 2,50 a 3,00 | M12 | 14,50 | 16,50 | 5,00 | 1962
00700800563 | 32 x 32 | 1,50 a 2,00 | M8 | 14,50 | 24,00 | 5,00 | 1962
00700800564 | 32 x 32 | 1,50 a 2,00 | M10 | 14,50 | 24,00 | 5,00 | 1962
00700800565 | 32 x 32 | 1,50 a 2,00 | M12 | 14,50 | 24,00 | 5,00 | 1962
00700800566 | 34 x 34 | 1,50 a 2,00 | M8 | 14,50 | 24,00 | 5,00 | 1962
00700800567 | 34 x 34 | 1,50 a 2,00 | M10 | 14,50 | 24,00 | 5,00 | 1962
00700800568 | 34 x 34 | 1,50 a 2,00 | M12 | 14,50 | 24,00 | 5,00 | 1962
00700800569 | 35 x 35 | 1,50 a 2,00 | M8 | 14,50 | 24,00 | 5,00 | 1962
00700800570 | 35 x 35 | 1,50 a 2,00 | M10 | 14,50 | 24,80 | 5,00 | 1962
00700800571 | 35 x 35 | 1,50 a 2,00 | M12 | 14,50 | 24,00 | 5,00 | 1962
00700800572 | 38 x 38 | 1,50 a 2,00 | M8 | 14,50 | 24,00 | 5,00 | 1962
00700800573 | 38 x 38 | 1,50 a 2,00 | M10 | 14,50 | 24,00 | 5,00 | 1962
00700800574 | 38 x 38 | 1,50 a 2,00 | M12 | 14,50 | 24,00 | 5,00 | 1962
00700800575 | 40 x 40 | 1,50 a 2,00 | M8 | 14,50 | 24,00 | 5,00 | 1962
00700800576 | 40 x 40 | 2,50 a 3,00 | M8 | 14,50 | 24,00 | 5,00 | 1962
00700800577 | 40 x 40 | 1,50 a 2,00 | M10 | 14,50 | 24,00 | 5,00 | 1962
00700800578 | 40 x 40 | 2,50 a 3,00 | M10 | 14,50 | 24,00 | 5,00 | 1962
00700800579 | 40 x 40 | 1,50 a 2,00 | M12 | 14,50 | 24,00 | 5,00 | 1962
00700800580 | 40 x 40 | 2,50 a 3,00 | M12 | 14,50 | 24,00 | 5,00 | 1962
00700800581 | 45 x 45 | 1,50 a 2,00 | M8 | 14,50 | 24,00 | 5,00 | 1962
00700800582 | 45 x 45 | 1,50 a 2,00 | M10 | 14,50 | 24,00 | 5,00 | 1962
00700800583 | 45 x 45 | 1,50 a 2,00 | M12 | 14,50 | 24,00 | 5,00 | 1962
00700800584 | 50 x 50 | 1,50 a 2,00 | M8 | 14,50 | 24,00 | 5,00 | 1962
00700800585 | 50 x 50 | 2,50 a 3,00 | M8 | 14,50 | 24,00 | 5,00 | 1962
00700800586 | 50 x 50 | 1,50 a 2,00 | M10 | 14,50 | 24,00 | 5,00 | 1962
00700800587 | 50 x 50 | 2,50 a 3,00 | M10 | 14,50 | 24,00 | 5,00 | 1962
00700800588 | 50 x 50 | 1,50 a 2,00 | M12 | 14,50 | 24,00 | 5,00 | 1962
00700800589 | 50 x 50 | 2,50 a 3,00 | M12 | 14,50 | 24,00 | 5,00 | 1962

Especificaciones técnicas
  • Brand: ISC Plastic Parts
  • Familia / modelo: VER
  • Material: PA6 (Poliamida 6), negro
  • Retención: aletas para mejor sujeción dentro del tubo
  • Tamaños compatibles: 20 x 20 mm a 50 x 50 mm
  • Grosor de pared: 1,50–2,00 mm (algunas referencias 2,50–3,00 mm)
  • Roscas disponibles: M8, M10, M12
  • Dimensiones típicas: L1 ≈ 14,50 mm; L ≈ 16,50–24,00 mm; H ≈ 5,00 mm
  • Carga máxima indicativa: 1962 N (según variante)
  • RoHS: conforme; UL94 e IP: no indicados
  • Unidades: milímetros
