Bumper enchufable MGAA

para muebles

Descripción

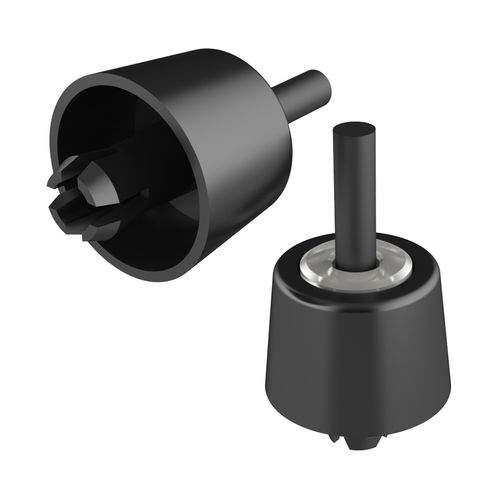

Tope con forma de remache diseñado para el montaje rápido en paneles. La instalación es sencilla: insertar el tope en el agujero del panel y golpear la cabeza; las patas se expanden y fijan el elemento. Ofrece buena sujeción frente a vibraciones, aislamiento eléctrico y resistencia a la corrosión según la aplicación.

Datos y documentación
Dibujo PDF: disponible
UL94: V2
IP: No especificado
RoHS: Conforme
Medidas expresadas en: Milímetros
Vídeo: disponible

Tabla de variantes
Referencia | Agujero Panel | Grosor Panel | D | H | E
01300600010 | 6,00 | 0,80 a 2,00 | 12,00 | 4,30 | 5,25
01300600011 | 7,00 | 1,50 a 3,00 | 16,00 | 6,90 | 6,85
01300600012 | 7,70 | 0,90 a 1,50 | 16,00 | 12,50 | 8,00
01300600013 | 7,00 | 1,00 a 2,50 | 17,00 | 11,20 | 3,75
01300600014 | 7,70 | 0,80 a 4,00 | 21,00 | 15,80 | 6,65

Características / Especificaciones técnicas

• Marca: ISC Plastic Parts
• Modelo: MGAA
• Referencias disponibles: 01300600010, 01300600011, 01300600012, 01300600013, 01300600014
• Forma: remache para fijación en paneles
• Instalación: insertar en el agujero y golpear la cabeza; las patas se expanden para fijar
• Diámetro de agujero y grosor del panel: ver tabla (mm)
• Dimensiones D, H, E: ver tabla (mm)
• UL94: V2
• RoHS: Conforme
• IP: No especificado
• Medidas en milímetros
• Medios disponibles: dibujo PDF, vídeo
