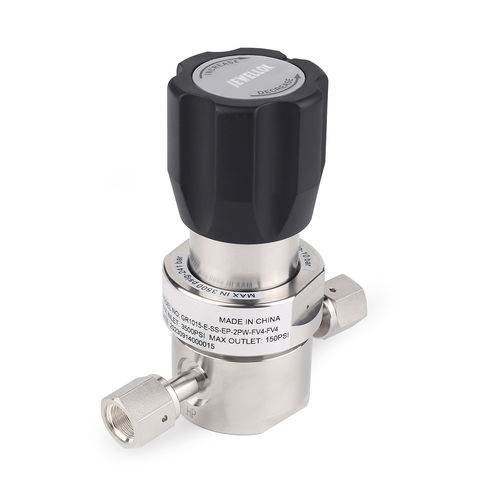

Regulador de presión para gas JR1000

de diafragmamonoetapade acero inoxidable 316L

Válvula reductora de presión de gas Serie JR1000 (etapa única) 316L VIM VAR acero inoxidable — electropulido, diafragma metal-metal

Descripción general y propósito
La válvula reguladora de presión de gas JR1000 de Jewellok es un regulador de una etapa diseñado para reducir la alta presión de cilindros a niveles operativos controlados para gases especiales agresivos, tóxicos y corrosivos empleados en fabricación de semiconductores y fotovoltaica (p. ej., HCl, Cl2, NH3). Está pensada para aplicaciones de ultra‑alta pureza que requieren sellado hermético, bajo volumen interno y resistencia química.

Características técnicas principales

• Metalurgia VIM VAR: Forjado en SS 316L VAR doble‑fundido para minimizar inclusiones y aumentar la resistencia a la corrosión química y a la fragilización por hidrógeno.
• Superficies electropulidas: Recorridos húmedos internos electropulidos típicamente <5 μin Ra para reducir retención de humedad y emisiones de gas.
• Diafragma metálico acoplado: Diafragma vinculado mecánicamente al vástago para cierre positivo si sales o partículas provocan adherencias, evitando sobrepresión aguas abajo.
• Sellos metal‑a‑metal herméticos: El cierre de carcasa mantiene integridad de fuga de helio < 1×10-9 atm·cc/s para impedir la entrada de humedad y oxígeno al flujo de proceso.

Instalación y pautas de operación
Desempaquetar y manejar el regulador en un entorno de sala limpia certificada. Montar con conexiones VCR de cara integrada y utilizar juntas metálicas nuevas. Realizar un ciclo completo de purga con nitrógeno antes de introducir medios corrosivos o tóxicos y verificar la estanqueidad con gas de prueba adecuado. Mantener un programa de inspección periódica para vigilar la estabilidad de presión y maximizar el tiempo operativo.

Serie JR1000
Regulador de una etapa diseñado para aplicaciones de caudal bajo a intermedio donde se requiere compatibilidad química y alta limpiabilidad.

Características

• Material del cuerpo: SS 316L o SS 316L VAR (VIM VAR doble‑fundido)
• Sellado por diafragma metal‑a‑metal acoplado
• Superficies húmedas electropulidas, típ. Ra < 5 μin
• Volumen interno minimizado para purgas rápidas
• Presión máxima de entrada: hasta 3500 psig
• Coeficiente de flujo (Cv): 0,09 y 0,15
• Caudal máximo (std): 30 SLPM; alto caudal (HF): 120 SLPM
• Ensamblaje de alta limpieza y embalaje en sala blanca
• Prueba individual de fugas con helio antes del envío
• Conexiones VCR integradas de cara (usar juntas metálicas nuevas)

Datos técnicos
Sellado hermético metal‑a‑metal con tasas de fuga de helio < 1×10-9 atm·cc/s; superficies húmedas electropulidas <5 μin Ra; opciones Cv y curvas de flujo publicadas para dimensionamiento. Consultar planos y curvas suministrados para instalación y selección.

Especificaciones técnicas

• Modelo / serie: JR1000 Series (una etapa)
• Material del cuerpo: SS 316L o SS 316L VAR (VIM VAR, doble‑fundido)
• Sellado del diafragma: diafragma metal‑a‑metal acoplado
• Acabado superficial (recorridos húmedos): electropulido, típ. Ra < 5 μin
• Integridad hermética de fugas: < 1×10-9 atm·cc/s (helio)
• Presión máxima de entrada: hasta 3500 psig
• Coeficiente de flujo (Cv): 0,09 y 0,15
• Caudal máximo: estándar 30 SLPM; alto caudal 120 SLPM
• Volumen interno: minimizado para purgas rápidas
• Medios previstos: gases especiales agresivos, tóxicos y corrosivos (p. ej. HCl, Cl2, NH3)
• Pruebas: probado con helio; ensamblaje de alta limpieza y embalaje en sala blanca
• Conexiones: conexiones VCR integradas de cara (usar juntas metálicas nuevas)
