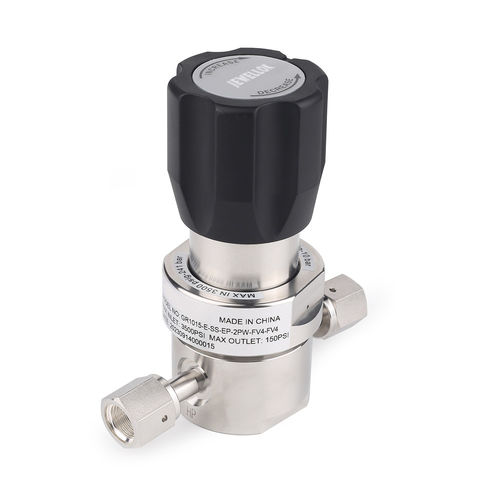

Regulador-reductor de presión para gas JR1000

de diafragmamonoetapade acero inoxidable 316L

Resumen
La serie JR1000 es un regulador reductor de presión monofásico UHP (ultra alta pureza) diseñado para caudales bajos a intermedios en aplicaciones de semiconductores y otros entornos de alta pureza. Fabricado en SS 316L con cierre de diafragma metal a metal, minimiza el volumen interno muerto y admite presiones de entrada de hasta 3500 psig.

Características

• Material del cuerpo: SS 316L, SS 316L VAR.
• Cierre de diafragma metal a metal para compatibilidad UHP.
• Pulido electrolítico interno con rugosidad hasta Ra 5 μin.
• Volumen interno reducido para limitar la contaminación y el tiempo de purga.
• Presión máxima de entrada: hasta 3500 psig.
• Coeficiente de flujo (Cv): 0,09 y 0,15.
• Caudal máximo: Estándar 30 SLPM; Alto caudal (HF) 120 SLPM.
• Montaje y embalaje en condiciones de alta limpieza adecuados para semiconductores/alta pureza.
• Todas las unidades se someten a prueba de fugas con helio antes del envío.

Datos técnicos
Se proporcionan curvas de flujo, planos dimensionales y tablas técnicas para el rendimiento y dimensionamiento (consulte las imágenes y la hoja de datos en la página del producto).

Dimensiones del producto
Las dimensiones en milímetros son orientativas y pueden modificarse. Confirme los planos vigentes para la instalación y las interfaces.

Especificaciones técnicas

• Serie: JR1000
• Tipo: Regulador reductor de presión de una etapa
• Rango de flujo: Bajo a intermedio
• Material del cuerpo: SS 316L, SS 316L VAR
• Cierre del diafragma: Metal a metal
• Acabado interno: Pulido electrolítico (rugosidad hasta Ra 5 μin)
• Volumen interno: Pequeño (volumen muerto reducido)
• Presión máxima de entrada: Hasta 3500 psig
• Coeficiente de flujo (Cv): 0,09 y 0,15
• Caudal máximo: Estándar 30 SLPM; Alto caudal (HF) 120 SLPM
• Limpieza: Montaje y embalaje de alta limpieza para aplicaciones de semiconductores/alta pureza
• Control de calidad: Prueba de fugas con helio realizada en cada unidad
