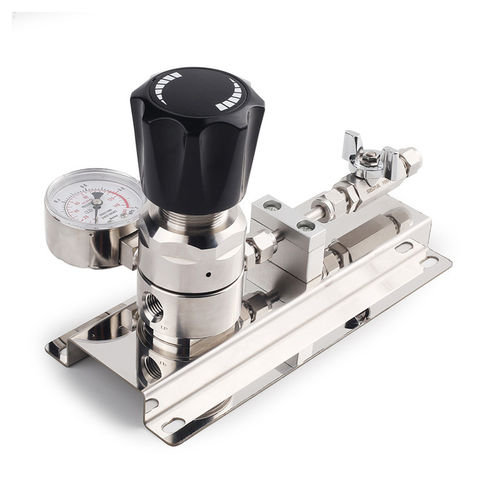

Regulador de presión de gas JR1300

de diafragmamonoetapade acero inoxidable 316L

Válvula de gas de ultra alta pureza Serie JR1300 Regulador de una etapa — Certificado para salas limpias para líneas fotovoltaicas avanzadas

Resumen
La adquisición de válvulas de gas certificadas para sala limpia y de ultra alta pureza es fundamental para líneas de fabricación fotovoltaica avanzadas (TOPCon, HJT). Estas válvulas soportan procesos de deposición química en fase vapor (CVD) y la distribución de gases especiales manteniendo las rutas fluidas libres de partículas, humedad y hidrocarburos desde la instalación.

Ventajas técnicas clave

• Prevención de la contaminación: Montaje en sala limpia, limpieza con agua desionizada, secado con nitrógeno ultrapuro y embalaje en doble bolsa para eliminar partículas, humedad ambiental e hidrocarburos antes de la instalación.
• Metalurgia avanzada: Cuerpo forjado en acero inoxidable doblemente fundido al vacío (SS316L / SS316L VAR) para minimizar la desgasificación y resistir químicas de proceso agresivas como amoníaco y silano.
• Volumen muerto cero: Geometría interna optimizada que evita cavidades atrapadas de gas, permitiendo ciclos de purga rápidos y transiciones de proceso fiables.
• Sellado hermético: Diafragma metal-metal con tasas de fuga de helio por debajo de 1×10-9 atm cc/sec que proporciona una barrera hermética frente a la infiltración de oxígeno.

Impacto estratégico en la producción
El uso de hardware certificado de ultra alta pureza reduce las intervenciones no planificadas, preserva la vida de los portadores minoritarios en las celdas y permite operación continua 24/7 para maximizar la potencia del módulo y reducir el coste total de propiedad.

Regulador de una etapa Serie JR1300
Apropiado para aplicaciones de flujo bajo a intermedio.

Características

• Material del cuerpo: SS 316L, SS 316L VAR.
• Sellado diafragma metal-metal.
• Pulido electrolítico interno con acabado hasta Ra 5 μin.
• Pequeño volumen interno optimizado para purgas rápidas.
• Presión máxima de entrada: 600 psig.
• Coeficiente de flujo (Cv): 1,1.
• Caudal máximo: 1000 SLPM.
• Procesos de montaje y embalaje de alta limpieza; cada unidad se somete a prueba de fugas con helio antes del envío.

Datos técnicos
Se proporcionan planos del producto, referencias dimensionales, curvas de flujo y tablas de pedido para la Serie JR1300 (dimensiones en milímetros solo a modo de referencia).

Especificaciones técnicas

• Ensamblaje: Ensamblaje en sala limpia, limpieza con agua desionizada, secado con nitrógeno ultrapuro, embalaje en doble bolsa.
• Material: Acero inoxidable doble fundido al vacío; variantes SS316L y SS316L VAR disponibles.
• Sellado: Diafragma metal-metal (hermético).
• Tasa de fuga de helio: < 1×10-9 atm cc/sec.
• Acabado interno: Pulido electrolítico hasta Ra 5 μin en superficies húmedas.
• Volumen interno: Optimizado para volumen muerto cero/muy bajo para permitir purgas rápidas.
• Presión máxima de entrada: 600 psig.
• Coeficiente de flujo (Cv): 1,1.
• Caudal máximo: 1000 SLPM.
• Aplicación prevista: Deposición química de vapor (CVD) y distribución de gases especiales para líneas de fabricación fotovoltaica avanzadas (TOPCon, HJT).
• Pruebas: Cada unidad se prueba a fugas con helio antes del envío.
