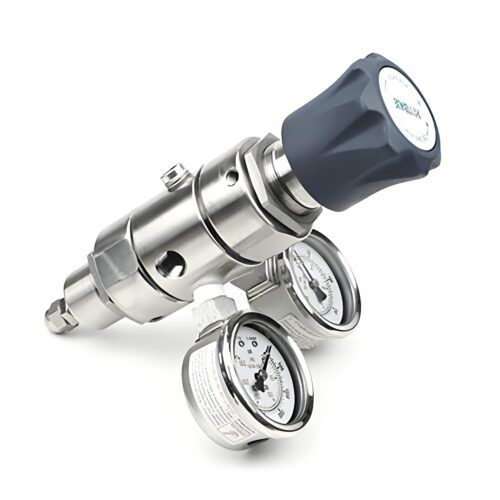

Regulador de presión de gas DPR1

de diafragmade 2 etapasde metal

Introducción
La serie DPR1 es un regulador de presión de cilindro compacto de dos etapas y alta pureza, diseñado para caudales bajos de gases tóxicos, inflamables y pirofóricos en procesos de semiconductores y aplicaciones industriales avanzadas. Diafragmas metálicos acoplados y convolutados con sello metal-a-metal preservan la pureza del gas y reducen la difusión.

Características

• Presión máxima de entrada: 3000 psig / 207 bar
• Rangos de presión de salida: 0–25 psig, 0–50 psig, 0–100 psig, 0–150 psig (0–1,7 bar, 0–3,4 bar, 0–6,9 bar, 0–10,3 bar)
• Presión de prueba de diseño: 150 % del valor nominal máximo
• Fugas: internas — herméticas a burbujas; externas — diseñadas para cumplir < 2 x 10-8 atm cc/sec He
• Temperatura de funcionamiento: -40°F a 140°F / -40°C a 60°C
• Capacidad de flujo: Cv = 0,05
• Par operativo máximo: 30 in‑lb / 3,4 N·m
• Característica de decaimiento de entrada: cambio 0,06 / 100 psig (0,004 / 6,9 bar)

Ventajas

• Diafragmas acoplados y convolutados para mayor sensibilidad y precisión de control
• Sello metal-a-metal entre diafragma y cuerpo para minimizar la difusión
• Diseño de sello positivo con puertos de capó retenidos para mejorar la integridad
• Acoplamiento diafragma-válvula que mejora la fiabilidad del cierre del asiento
• Salida estable frente a variaciones de presión de entrada (baja característica de decaimiento)

Más opciones

• Rangos de salida opcionales: 0–25 psi, 0–50 psi, 0–100 psi, 0–150 psi

Especificaciones técnicas

• Modelo / Serie: DPR1 series
• Presión máxima de entrada: 3000 psig / 207 bar
• Rangos de presión de salida: 0–25 psig (0–1,7 bar), 0–50 psig (0–3,4 bar), 0–100 psig (0–6,9 bar), 0–150 psig (0–10,3 bar)
• Presión de prueba de diseño: 150 % de la presión nominal máxima
• Fugas: internas — herméticas a burbujas; externas — diseñadas para cumplir < 2 x 10-8 atm cc/sec He
• Rango de temperatura de funcionamiento: -40°F a 140°F / -40°C a 60°C
• Capacidad de flujo (Cv): 0,05
• Par operativo máximo: 30 in‑lb / 3,4 N·m
• Característica de decaimiento de entrada: cambio 0,06 / 100 psig (0,004 / 6,9 bar)
