Válvula de membrana HD

neumáticade regulación de caudalde aislamiento

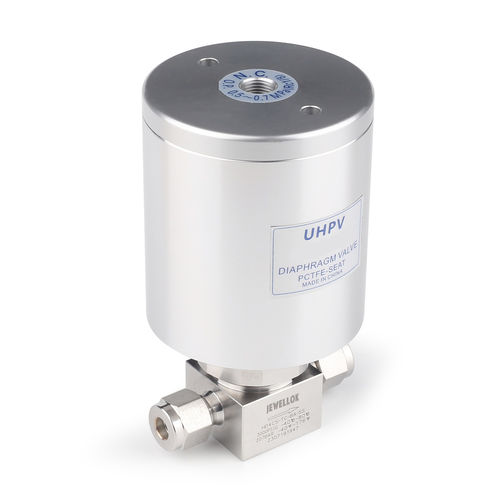

Válvula de diafragma neumática HD Series — acero inoxidable 316L, alta pureza, alta presión para gases especiales de laboratorio

Aplicación y propósito
La válvula de diafragma neumática HD Series proporciona control automatizado del flujo y aislamiento en sistemas de gases de laboratorio de alta pureza. Diseñada para entornos de semiconductores, analíticos e investigación, gestiona gases especiales a alta presión (inflamables, tóxicos, inertes) e integra interbloqueos de seguridad para operación remota y repetible.

Características técnicas principales

• Metalurgia de alta presión: cuerpo en acero inoxidable 316L VIM-VAR con capacidad de trabajo hasta 3 000 psig según configuración.
• Acabado de alta pureza: rutas húmedas mecanizadas para alcanzar Ra 10 μin o menos (típicamente hasta Ra 5 μin) para minimizar generación de partículas y retención de humedad.
• Sello hermético en diafragma: diafragma metal-a-metal que elimina sellos elastoméricos y alcanza integridad de fuga de helio inferior a 1×10-9 atm cc/sec.
• Automatización neumática: disponible en cerrado normalmente (NC) o abierto normalmente (NO) con actuador neumático para ciclos rápidos y sin chispas.

Instalación y seguridad
Manipular e instalar en ambiente limpio. Utilizar conexiones VCR face-seal o soldadura por tope con juntas nuevas. Suministrar aire instrumental limpio y seco a la presión piloto especificada. Realizar prueba de fugas con helio y purga con nitrógeno antes de introducir gases activos.

HD SERIES
VÁLVULA DE DIAFRAGMA NEUMÁTICA DE ALTA PRESIÓN

Características
Cuerpo

• Cuerpo en acero inoxidable 316L VIM-VAR para aplicaciones de ultra alta pureza.
• Acabado interior alcanzable hasta Ra 5 μin; canal de flujo completamente limpiable.
• Áreas de retención minimizadas para facilitar la purga y maximizar la capacidad de flujo.

Diafragma

• Opciones Hastelloy C-22 o superaleación a base de cobalto (UNS R30003) para resistencia mecánica y a la corrosión.
• Diseño optimizado para larga vida en ciclos.

Asiento

• Asiento PCTFE totalmente contenido que resiste hinchazón y contaminación, mejora la estanqueidad de helio y minimiza la generación de partículas.
• Ensamblaje y embalaje de alta limpieza adecuados para la industria de semiconductores.
• Cada unidad se prueba con helio antes del envío.

Datos técnicos
Las dimensiones en milímetros son de referencia y pueden variar según la configuración.

Información de pedido
Las configuraciones estándar incluyen actuadores neumáticos NC/NO, conexiones VCR face-seal o soldadura por tope, y opciones de material para diafragma/asiento. Consulte las tablas de pedido en la página del producto.

Especificaciones técnicas

• Material del cuerpo: acero inoxidable 316L (VIM-VAR)
• Presión máxima de trabajo: hasta 3 000 psig (consulte tablas para configuraciones específicas)
• Acabado interior: hasta Ra 5 μin (típicamente Ra ≤ 10 μin para rutas húmedas)
• Estanqueidad: tasa de fuga de helio < 1×10-9 atm cc/sec (diafragma metal-a-metal)
• Materiales del diafragma: Hastelloy C-22 o superaleación a base de cobalto (UNS R30003)
• Material del asiento: PCTFE totalmente contenido
• Accionamiento: actuador neumático; disponible NC (Normally Closed) o NO (Normally Open)
• Conexiones: VCR face-seal integrado o soldadura por tope
• Limpieza: ensamblaje y embalaje de alta limpieza; prueba de helio realizada en cada unidad
• Aplicaciones: gases especiales de laboratorio, sistemas de gases para semiconductores y análisis, cromatografía de gases, institutos de investigación
