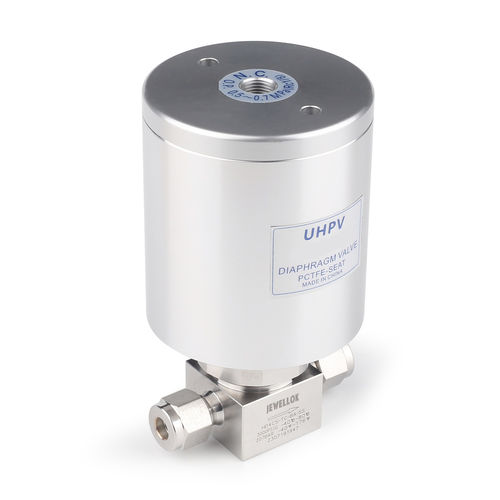

Válvula de diafragma en iris HD

neumáticade purgade control

Resumen

• Válvula de diafragma neumática de alta presión HD SERIES diseñada para aplicaciones de ultra‑pureza, adecuada para semiconductores, laboratorios y otras industrias de alta tecnología.

Características

• Diseño de alta pureza que minimiza las zonas de contaminación y retención.
• Canal de flujo optimizado para limpieza y purga completas y para maximizar la capacidad de flujo.
• Ensamblaje y embalaje de alta limpieza aptos para la industria de semiconductores.
• Cada producto se somete a prueba de fugas con helio antes de salir de fábrica.

Cuerpo

• Material: acero inoxidable 316L VIM-VAR para aplicaciones de ultra‑pureza.
• La rugosidad interna puede alcanzar Ra 5 μin, permitiendo la limpieza completa del canal de flujo.
• El diseño minimiza las zonas de retención, facilita la purga y maximiza la capacidad de flujo.

Diafragma

• Opciones de material: Hastelloy C-22 o superaleación a base de cobalto (UNS R30003) para resistencia mecánica y a la corrosión.
• Diseño optimizado para una larga vida útil en ciclos.

Sello

• Diseño de asiento totalmente contenido en PCTFE que proporciona excelente resistencia a la hinchazón y a la contaminación.
• Mejora en el rendimiento de la prueba de fugas con helio y generación mínima de partículas.
• Diseñado para una larga vida útil en ciclos.

Datos técnicos
Se proporcionan diagramas técnicos y dibujos de dimensiones en la página del producto. Las dimensiones están en milímetros y son solo de referencia y pueden cambiar.

Tamaño del producto
Las dimensiones, en milímetros, se proporcionan solo como referencia y están sujetas a cambio.

Información de pedidos
Se presentan las especificaciones estándar de pedido y las opciones de modelos (los detalles de pedido se proporcionan en la documentación del producto y las imágenes en la página del producto).

Especificaciones

• Serie: HD SERIES
• Material del cuerpo: acero inoxidable 316L VIM-VAR
• Rugosidad interna: hasta Ra 5 μin
• Materiales del diafragma: Hastelloy C-22 o superaleación a base de cobalto (UNS R30003)
• Material/diseño del asiento: asiento totalmente contenido en PCTFE
• Limpieza: ensamblaje y embalaje de alta limpieza para aplicaciones de semiconductores
• Pruebas: prueba de fugas con helio realizada en cada unidad
• Aplicaciones: semiconductores, gases especializados de laboratorio, distribución de gas industrial y otros sistemas de gas de alta pureza
