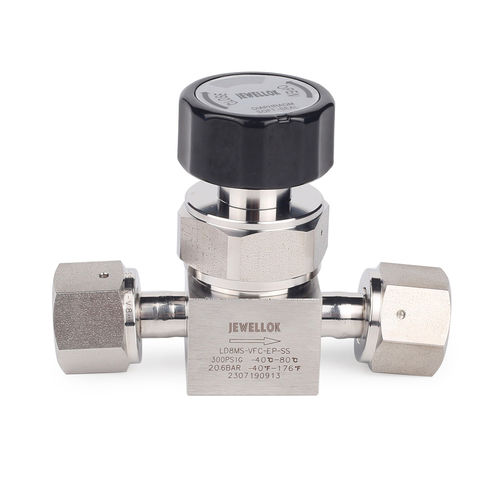

Válvula de membrana LD

manualde regulaciónde regulación de caudal

LD SERIES
VÁLVULA DE DIAFRAGMA MANUAL BAJA PRESIÓN
Descripción general
Válvula de diafragma manual de baja presión diseñada para el control de gases de alta y ultra alta pureza en procesos de semiconductores, laboratorio e industriales. Aplicaciones típicas: distribución de gas, purga y muestreo donde se requiere bajo atrapamiento y baja generación de partículas.

Cuerpo

• Cuerpo en acero inoxidable 316L VIM-VAR para aplicaciones de ultra alta pureza.
• La rugosidad interna puede alcanzar Ra 5 μin, permitiendo una limpieza completa del conducto de flujo.
• Diseño que minimiza las zonas de atrapamiento, facilita la purga y maximiza la capacidad de flujo.

Diafragma

• Materiales del diafragma: Hastelloy C-22 o superaleaciones a base de cobalto (UNS R30003) para resistencia mecánica y a la corrosión.
• Diseño optimizado para una larga vida en ciclos.

Asiento

• Asiento PCTFE totalmente contenido que proporciona resistencia a la hinchazón y a la contaminación.
• Mejor rendimiento en pruebas de fugas con helio, generación mínima de partículas y larga vida en ciclos.
• Ensamblaje y empaque de alta limpieza adecuados para la industria de semiconductores y gases de alta pureza.
• Todas las unidades se someten a prueba de fugas con helio antes del envío.

Datos técnicos
Los dibujos técnicos y datos se proporcionan como imágenes en la página del producto, incluidos dibujos dimensionales e ilustraciones del conducto de flujo.

Tamaño del producto
Las dimensiones (en milímetros) se proporcionan como referencia y están sujetas a cambios; consulte los dibujos del producto para dimensiones detalladas.

Forma del conducto de flujo
El conducto de flujo y la geometría interna se muestran en las imágenes del producto para ilustrar la trayectoria de bajo atrapamiento y alta pureza.

Información de pedido
Las imágenes en la página del producto muestran las especificaciones estándar de pedido; hay otras especificaciones y modelos disponibles.

Especificaciones técnicas

• Serie: LD SERIES (válvula de diafragma manual baja presión).
• Material del cuerpo: acero inoxidable 316L VIM-VAR.
• Rugosidad interna: puede alcanzar Ra 5 μin.
• Opciones de material de diafragma: Hastelloy C-22 o superaleaciones a base de cobalto (UNS R30003).
• Asiento: diseño de asiento PCTFE totalmente contenido.
• Rendimiento: diseñado para minimizar las zonas de atrapamiento, facilitar la purga y maximizar la capacidad de flujo.
• Limpieza: montaje y embalaje de alta limpieza adecuados para aplicaciones de semiconductores/gases de alta pureza.
• Control de calidad: pruebas de fugas con helio realizadas en cada producto.
• Documentación: dibujos dimensionados e ilustraciones del conducto de flujo proporcionados como imágenes en la página del producto.
