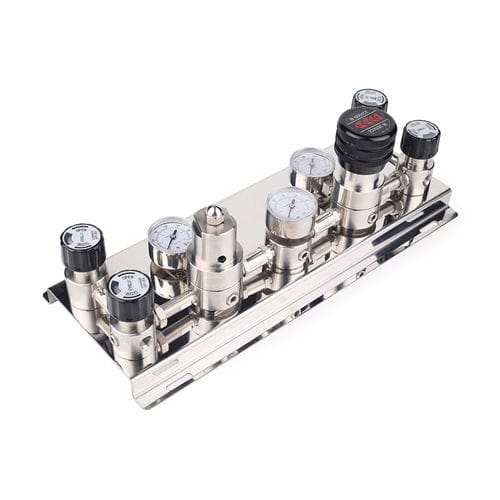

Manifold multivía JW-200

de acero inoxidable 316para gaspara dispositivos médicos

Descripción general El colector de cambio automático de gas JW-200 garantiza suministro ininterrumpido al conmutar automáticamente entre bancos de cilindros o fuentes cuando la principal se agota. Indicado para laboratorios, procesos industriales y aplicaciones médicas o analíticas que requieren gases de alta pureza. El sistema incluye cuerpo colector, reguladores de presión, válvulas, sensores y módulos opcionales de purga/alarma o pantalla.

Detalles del producto

• Lugar de origen: Guangdong, China (continental)
• Marca: Jewellok
• Certificación: CE; ISO9001:2008
• Número de modelo: JW-200
• Cantidad mínima de pedido: 1-9 piezas
• Precio: Negociable

Características clave

• Série JW-200 en acero inoxidable (316L) para cambio de gas a alta presión, apto para gases de alta pureza (O2, N2, Ar, He, H2, CO2, etc.).
• Presión máxima de entrada hasta 20,7 MPa (3000 psi).
• Conmutación automática para suministro continuo de cilindros vacíos a llenos.
• Función de purga integrada para la válvula de diafragma y rutas de purga configurables.
• Normalmente suministrado con tres reguladores de la serie Jewellok; se admiten otros reguladores.
• Conexiones de cilindro configurables (ej.: 1*1, 2*2, 3*, 4*4) según las necesidades de instalación.
• Diseño resistente a la corrosión y montaje en taller limpio, apto para análisis de laboratorio y gases de alta pureza.

Especificaciones (resumen) Presión máxima de entrada: 3000 psig
Rangos de presión de salida: 0~25, 0~50, 0~100, 0~250 psig (distintos rangos disponibles)
Temperatura de trabajo: -40 ~ +74 °C (-40°F a 165°F)
Gases aplicables: Gases de alta pureza, gases estándar, gases corrosivos según configuración
Certificado: ISO9001:2008; CE
Material del cuerpo: SS316, latón niquelado (según serie)
Garantía: 1 año
Unidades de venta: Artículo individual
Tamaño del paquete: 36 x 15 x 26 cm
Peso bruto unitario: 7,87 kg
Tipo de embalaje: Caja PP + cartón de exportación

Descripción del producto Serie JW-200 colector de cambio para gases especiales de alta presión en acero inoxidable, diseñado para oxígeno, nitrógeno, argón, helio, hidrógeno, CO2 de alta pureza. Adecuado para cilindros de alta presión en ambas entradas; la conmutación automática y la capacidad de purga proporcionan suministro continuo y fiable. Presión de entrada máxima 20,7 MPa (3000 psi). Construcción resistente a la corrosión con ensamblaje y pruebas en taller limpio, apropiada para laboratorio y análisis de alta pureza.

Parámetros técnicos Presión máxima de entrada: 500, 3000 psig (dependiendo del modelo)
Rangos de presión de salida: 0~25, 0~50, 0~100, 0~250, 0~500 psig (varía según modelo)
Presión de prueba de seguridad: 1,5 × presión máxima de entrada
Temperatura de funcionamiento: -40°C a 74°C / -40°F a 165°F
Tasa de fugas hacia la atmósfera: 2 x 10^-8 atm cc/sec He
Valor Cv: 0.14

Materiales de las piezas Cuerpo: 316L
Tapa: 316L
Diafragma: 316L
Filtro: 316L (10 mm)
Asiento: PCTFE, PTFE, Vespel (opciones)
Resorte: 316L
Núcleo de la válvula: 316L

Matriz de aplicación / serie Serie: JW-200 — ejemplos de conexiones entrada/salida: 6 mm barb / 1/4" O.D. / 8 mm barb / 3/8" O.D.; salidas: soldadura 1/4", soldadura 3/8", soldadura 5/16", 1/4" O.D.; presiones de entrada típicas H:1000 psi, M:500 psi, L:300 psi; puntos de salida seleccionables (25, 50, 100, 150, 250 psi) según configuración. Gases compatibles: O2, H2, C2H2, CH4, Ar, He, N2, Aire (según puerto/serie).

Notas Soporta fabricación personalizada para sistemas de suministro de gases especiales a medida. La instalación debe considerar tipo de gas, caudal y requisitos de presión. Se recomienda mantenimiento regular: comprobaciones de fugas, calibración de sensores e inspección periódica de válvulas.
