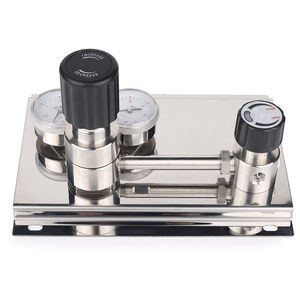

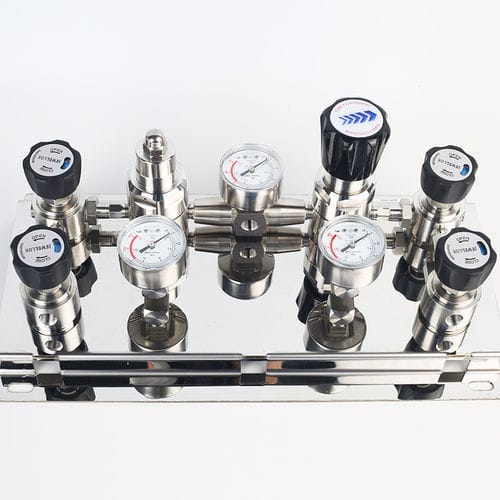

Manifold multivía JW-300

de acero inoxidable 316Lpara gasde inversión de caudal

Descripción general
Los sistemas de cambio de gas presentados incluyen: sistema de colector de cambio de gas semiautomático, panel de colector de cambio manual y placa de conmutación automática de una etapa. Estos sistemas permiten el suministro continuo de gas alternando entre fuentes (por ejemplo, cilindros) cuando una fuente se agota. El sistema semiautomático conmuta automáticamente al respaldo pero puede requerir reinicio manual tras el reemplazo del cilindro; el panel manual requiere operación por parte del usuario; la placa de conmutación automática de una etapa alterna automáticamente y reduce la presión en un único paso, adecuada para configuraciones sencillas.

Especificaciones (tabla)
Presión máxima de entrada: 2200, 3000 psig
Rango de presión de salida: 0~25, 0~50, 0~100, 0~150, 0~250 psig
Temperatura de trabajo: -40 °F ~ +165 °F (-40 °C ~ +74 °C)
Cv: 0.14
Asiento de válvula: PU, PTFE, FCTFE
Material del cuerpo: 316L
Diafragmas: 316L
Tamaño del manómetro: 2"
Puerto: SHENZHEN

Detalles del producto

• Lugar de origen: Guangdong, China (Continental)
• Marca: Jewellok
• Certificación: CE
• Número de modelo: JW-300
• Cantidad mínima de pedido: 1 – 9 juegos
• Precio: Negociable
• Detalles del embalaje: embalaje de exportación
• Capacidad de suministro: 5000 juegos por semana

Descripción técnica

• Adecuado para cilindros de gas de alta presión y suministro con alivio de presión en ambos lados.
• Cambio automático para suministro continuo de gas con función de purga.
• Presión de entrada máxima indicada: 20.7 MPa (3000 psi). Ensamblaje en taller limpio y pruebas de corrosión, presión y fugas; apto para laboratorios y gases de alta pureza (análisis de gases).
• Tasa de fuga especificada: 2 x 10-8 atm.cc/seg He.

Características de diseño

• Regulador de presión para gases especiales.
• Válvula de alivio de presión equipada.
• Regulador de presión y tubería sometidos a prueba de presión y prueba de fugas.
• Manómetro de acero inoxidable de 2" con lectura clara.
• Perilla de las válvulas de diafragma con indicación de encendido/apagado en el logotipo.

Caractéristiques / spécifications techniques

• Modelo: JW-300
• Material del cuerpo: acero inoxidable 316L
• Material de diafragma: 316L
• Materiales de asiento: PU, PTFE, PCTFE / FCTFE (menciones en distintas secciones)
• Conexión de entrada: 1/4" NPT (H) (opciones adicionales indicadas en la tabla de pedido)
• Conexión de salida: 1/4" NPT (H) (opciones adicionales indicadas en la tabla de pedido)
• Opciones de presión de entrada: H:3000 psi, M:2200 psi, L:1000 psi, etc.
• Rango de presión de salida (opciones): 25 psi, 50 psi, 100 psi, 150 psi, 250 psi
• Unidades y opciones de salida indicadas en la tabla de pedido: psi / bar / kPa según configuración
• Opciones de gas indicadas: N2 (nitrógeno), O2 (oxígeno), H2 (hidrógeno), Ar (argón), He (helio), CH4 (metano), C2H2 (acetileno), Aire, etc.
• Funciones opcionales: vaciado, purga, distribución, sensor de presión, múltiples tamaños de accesorio de tubo (1/4", 3/8", 1/2", etc.)
• Tasa de fuga: 2 x 10-8 atm.cc/seg He
• Aplicaciones típicas: laboratorios, industria, farmacéutica, semiconductores, energía, hospitales y otras instalaciones que requieren suministro continuo de gas de alta pureza.
