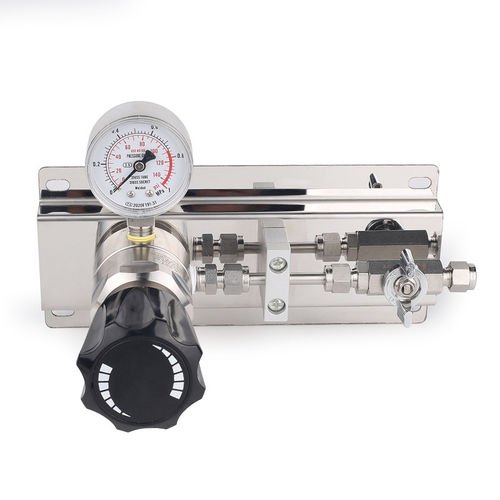

Unidad de regulación de gas para gas de ultra alta pureza JW-400

Detalles del producto

• Lugar de origen: Guangdong, China (continental)
• Marca: Jewellok
• Certificación: CE
• Número de modelo: JW-400
• Cantidad mínima de pedido: 1 – 9 unidades
• Precio: Negociable
• Detalles de embalaje: Cada pieza en bolsa de PP, luego en una caja pequeña, exterior en cartón.
• Capacidad de suministro: 5000 unidades por semana
• Destacado: panel de control de gas, panel de control de presión

Descripción
El panel regulador de cambio semiautomático para cilindros de gas de alta pureza JW-400 mantiene un suministro continuo al cambiar entre cilindros cuando la presión cae por debajo de un umbral prefijado. Está destinado a aplicaciones industriales y de laboratorio que requieren entrega continua de gas con mínima contaminación.

El panel integra válvulas de entrada, reguladores de alta precisión, manómetros y un mecanismo de conmutación semiautomático que detecta el agotamiento del cilindro y transfiere el flujo al cilindro de reserva con mínima perturbación. Los operarios pueden sustituir cilindros vacíos sin parar el sistema aguas abajo; puede ser necesario un reinicio manual tras el reemplazo.

Diseñado para nitrógeno, helio, argón y otros gases de alta pureza, la unidad minimiza la contaminación mediante piezas húmedas en acero inoxidable 316L y asientos y sellos adecuados. Las características típicas incluyen manómetros, válvulas de alivio de seguridad y alarmas o indicadores opcionales para el estado del cilindro.

Especificaciones (resumen)
Material: 316L SS
Presión máxima de entrada (general): 3000, 2200, 500 PSI
Presión máxima de entrada alternativa (tabla): 500, 3000 psig
Rangos de presión de salida: 0-25, 0-50, 0-100, 0-250, 0-500 PSI
Temperatura de trabajo / funcionamiento: -23 ~ +74 °C (también listado -40°F a 165°F / -40°C a 74°C)
Gases aplicables: Gases puros, gases estándar, gases corrosivos, etc.
Material del bonnet: SS316L
Materiales de asiento: PCTFE, PTFE, Vespel
Muelle: SS316L
Junta tórica: Viton
Filtro: 316L (10 mm o opciones µm)

Parámetros técnicos (de las tablas)
Presión máxima de entrada: 500, 3000 psig
Rangos de presión de salida: 0~25, 0~50, 0~100, 0~250, 0~500 psig
Presión de prueba de seguridad: 1,5 veces la presión máxima de entrada
Temperatura de funcionamiento: -40°F a 165°F / -40°C a 74°C
Tasa de fuga frente a la atmósfera: 2*10-8 atm cc/sec He
Valor Cv: 0,14

Material de las piezas (detallado)
Cuerpo: 316L
Bonnet: 316L
Diafragma: 316L
Filtro: 316L (10 mm)
Asiento: PCTFE, PTFE, Vespel
Muelle: 316L
Núcleo de la válvula: 316L

Aplicación / Detalles de la serie (filas seleccionadas de la tabla de producto)
Serie: JW-400 — adecuado para tubería secundaria y control del caudal de gas; configuraciones de presión de entrada disponibles según opciones H/M/L (ej.: H:1000 PSI / M:500 PSI / L:300 PSI). Opciones de conexión entrada/salida: varios racores y soldaduras y tamaños O.D. (ej.: barb 6 mm, soldadura 1/4", O.D. 1/4", O.D. 3/8", 8 mm, 10 mm, O.D. 1/2"). Gases típicos: N2, H2, C2H2, CH4, AR, HE, Aire. Se recomienda mantenimiento regular y comprobaciones de fugas para garantizar pureza y fiabilidad.
