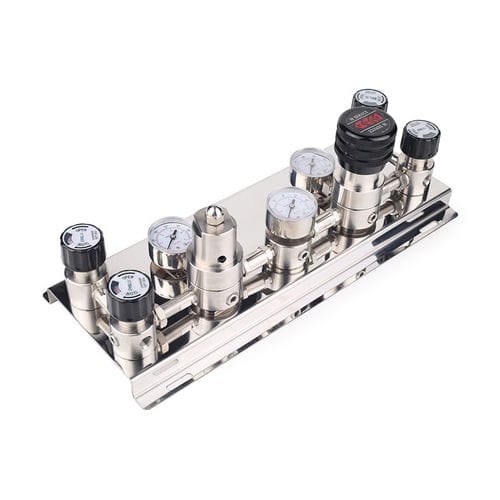

Manifold multivía JW-200

de acero inoxidable 316 lpara gasde conexión múltiple

Detalles del producto
Lugar de origen: Guangdong, China (continental); Marca: Jewellok; Certificación: CE; Modelo: JW-200; Cantidad mínima de pedido: 1-9 unidades; Precio: negociable

Descripción breve
Los colectores de conmutación para gases especiales en acero inoxidable de alta presión permiten un suministro continuo de gases de alta pureza (O2, N2, Ar, He, H2, CO2) conectando múltiples cilindros y cambiando automáticamente a una fuente llena cuando se agota una. Diseñados para suministro ininterrumpido en entornos industriales y de laboratorio sensibles a la contaminación.

Descripción del producto (serie JW-200)
La serie JW-200 es un colector de conmutación de alta presión en acero inoxidable para bancos de cilindros con alivio de presión en ambos lados. Proporciona conmutación automática para suministro continuo e incluye función de purga para válvulas de diafragma. Presión máxima de entrada hasta 20.7 MPa (3000 psi). Montado y probado en un taller limpio para aplicaciones de alta pureza como análisis de gas y procesos de semiconductores.

Características clave

• Función de purga para la válvula de diafragma
• Suministrado con tres reguladores de la serie Jewellok (compatibles con otros reguladores)
• Configuraciones de suministro continuo configurables: 1×1, 2×2, 3×3, 4×4
• Detección y conmutación automática para mantener un flujo ininterrumpido

Parámetros técnicos (resumen)

• Presión máxima de entrada: 500, 3000 psig (20.7 MPa)
• Opciones de presión de salida: 0~25, 0~50, 0~100, 0~250, 0~500 psig
• Presión de prueba de seguridad: 1.5 × presión máxima de entrada
• Temperatura de funcionamiento: -40°C a 74°C (-40°F a 165°F)
• Tasa de fuga respecto a la atmósfera: 2×10-8 atm cc/sec He
• Valor Cv: 0.14

Materiales y construcción

• Material: acero inoxidable 316L
• Cuerpo, casquillo, diafragma, muelle, núcleo de la válvula: 316L
• Filtro: 316L (10 mm)
• Asientos: PCTFE, PTFE, Vespel

Embalaje y garantía
Unidades de venta: artículo único; Tamaño del paquete: 36 x 15 x 26 cm; Peso bruto: 7.87 Kg; Tipo de paquete: caja PP + cartón de exportación; Garantía: 1 año

Aplicaciones y usos
Adecuado para gases de alta pureza y gases especiales como O2, N2, Ar, He, H2, CO2. Aplicaciones típicas: suministro de gas de laboratorio, fabricación de semiconductores, sistemas de gas médico, suministro de gas para soldadura/industria, análisis de gases y sistemas de energía renovable/hidrógeno.

Especificaciones / Datos técnicos

• Modelo: JW-200
• Material: 316L SS
• Presión máxima de entrada: 500, 3000 psig (20.7 MPa)
• Opciones de presión de salida: 0~25, 0~50, 0~100, 0~250, 0~500 psig
• Temperatura de trabajo: -40°C a 74°C (-40°F a 165°F)
• Gases aplicables: gases de alta pureza, gases estándar, gases corrosivos
• Certificados: ISO9001:2008, CE
• Materiales del cuerpo: SS316 y latón niquelado (según configuración)
• Tasa de fuga (frente a la atmósfera): 2×10-8 atm cc/sec He
• Valor Cv: 0.14
• Filtro: 316L (10 mm)
• Asientos: PCTFE, PTFE, Vespel
• Conexiones: múltiples opciones de entrada/salida (racores barb 6/8/10 mm, 1/4", 3/8", 1/2" soldadura o tubo O.D.)
