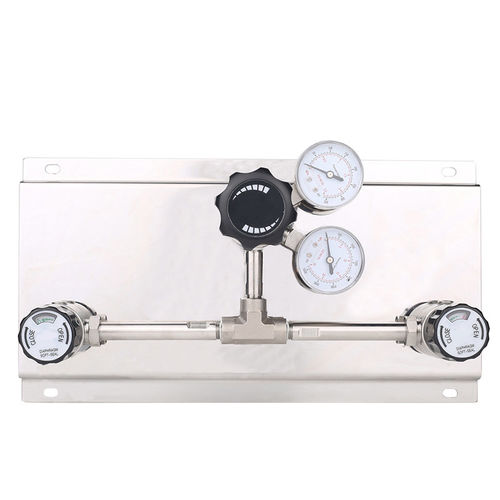

Unidad de regulación de gas para gas de ultra alta pureza JW100

automática

Product Details

• Lugar de origen: Guangdong, China (continental)
• Marca: Jewellok
• Certificación: CE
• Modelo / Serie: JW100
• Cantidad mínima: ≥1 juego
• Capacidad de suministro: 5000 juegos/semana
• Embalaje: embalaje de exportación

Highlights

• Panel de control de gas especial de alta presión y alto caudal
• Válvulas de diafragma para bajo volumen interno y aislamiento estanco
• Múltiple de cambio semi-automático con función de purga

Key Specifications (table)

• Presión máxima de entrada: 2200 psi o 3000 psi (20,7 MPa)
• Rangos de presión de salida: 0–25, 0–50, 0–100, 0–150, 0–250 psig
• Temperatura de trabajo: -40°C a +74°C (-40°F a +165°F)
• Tasa de fugas: 2 x 10-8 atm·cc/sec He
• Cv (informado): 0,14 (tabla) / 0,08 (especificación del producto)
• Materiales asientos de válvula: PU, PTFE, PCTFE
• Cuerpo / diafragma: acero inoxidable 316L
• Manómetro: 2" acero inoxidable

Description
La serie JW100 es un colector de cambio semi-automático con válvulas de diafragma, diseñado para el suministro continuo y seguro de gases especiales a alta presión en entornos industriales y de laboratorio. La válvula de diafragma aísla la vía del gas, minimizando fugas y contaminación, y proporciona bajo volumen interno para aplicaciones de alta pureza. El panel integra reguladores, manómetros y lógica de cambio para mantener una presión de salida estable hasta 3000 psi.

Additional Notes
Apto para cilindros gemelos de alta presión con cambio automático y función de purga. Construcción y ensayos orientados a la resistencia a la corrosión; montaje y pruebas de fugas en taller limpio. Usos típicos: laboratorios, análisis de gas, suministro de gas de alta pureza.

Product Specifications (listed)

• Presión máxima de entrada: 3000 psi o 2200 psi
• Presión máxima de salida: opciones 25, 50, 100, 150, 250 psi
• Temperatura de trabajo: -40°C a +74°C
• Tasa de fugas: 2 x 10-8 atm·cc/sec He
• Cv: 0,08–0,14 según configuración

Design Features

• Reguladores y tuberías sometidos a pruebas de presión y fugas
• Equipo con válvula de alivio para protección contra sobrepresión
• Manómetros inox de 2" para lectura clara
• Perillas de las válvulas de diafragma marcadas ON/OFF
• Diseño modular para opciones específicas de gas y monitorización remota

Material List

• Material del cuerpo: acero inoxidable 316L
• Diafragma: acero inoxidable 316L
• Asientos de válvula: PU, PTFE, PCTFE
• Conexiones entrada/salida: típ. 1/4" NPT (F) (otras opciones disponibles)

Ordering Information (summary)
Serie: JW100 dispositivo de cambio semi-automático. Opciones funcionales: con/sin purga, distribución de purga, sensor de presión, cambio automático. Opciones de conexión: 1/4" NPT(F) / 1/4" soldadura, 1/4" tubo / 1/4" NPT(M), 3/8" etc. Códigos de material: S = inoxidable, C = niquelado, otros bajo petición. Códigos presión entrada: H = 3000 psi, M = 2200 psi, L = 1000 psi. Códigos gas: -N2, O2, H2, C2H2, CH4, Ar, He, Air.

Technical specifications

• Modelo / Serie: JW100
• Origen: Guangdong, China
• Certificación: CE
• Presión máxima de entrada: hasta 3000 psi (20,7 MPa)
• Rangos de salida: 0–25 a 0–250 psig
• Temperatura de funcionamiento: -40°C a +74°C
• Fuga: 2 x 10-8 atm·cc/sec He
• Materiales: 316L acero inoxidable, asientos PU/PTFE/PCTFE
• Aplicaciones: semiconductores, farmacéutica, procesamiento químico, laboratorios, cromatografía de gases, sistemas láser, salas limpias
