Giratoria de fibra óptica electro-óptico DHS025-19-1F

de metalde acero inoxidablecompacto

Descripción del producto

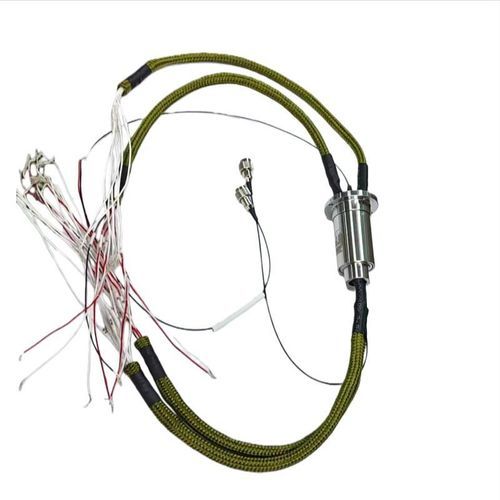

Este conjunto de anillo colector eléctrico y de fibra óptica integrado, modelo DHS025-19-1F, es una interfaz rotativa de alto rendimiento diseñada para la transmisión confiable de energía, señales y datos ópticos en aplicaciones de rotación continua de 360° exigentes. Combina 19 canales eléctricos y 1 canal de fibra óptica monomodo en una carcasa compacta y duradera de acero inoxidable.

Ventajas principales

• Diseño integrado: Combina caminos eléctricos de alta corriente con un canal óptico de baja pérdida en una unidad compacta, simplificando el diseño del sistema.
• Alta fiabilidad: Presenta contactos de metal precioso, construcción robusta de acero inoxidable y una larga vida útil (≥3M revoluciones) para aplicaciones críticas.
• Rendimiento estable: Baja y constante pérdida de inserción para el canal óptico, mínima variación de la resistencia de contacto y excelente aislamiento aseguran la integridad de la señal.
• Construido para entornos hostiles: Funciona de manera confiable en un amplio rango de temperaturas y está protegido contra el polvo y la humedad ligera (IP51).

Este conjunto de anillo colector es la solución óptima para sistemas rotativos avanzados donde el rendimiento, la durabilidad y la fidelidad de los datos no pueden comprometerse.

Principales parámetros técnicos
Número de circuitos: 19
Corriente nominal:

• Potencia: 8 circuitos a 3A + 1 circuito blindado; 28VDC
• Señal: 9 circuitos a 9A + 1 circuito blindado

Voltaje nominal: 0–28VDC
Resistencia de aislamiento: ≥500 MΩ @ 500VDC
Resistencia de contacto: ≤100 mΩ (excluyendo cables)
Variación de la resistencia de contacto dinámica: ≤10 mΩ
Rango de velocidad de rotación: ≥120 rpm
Vida útil: ≥3,000,000 revoluciones
Temperatura de funcionamiento: -40°C a +60°C
Clasificación de protección: IP51
Par de rotación: ≤20 mN·m (a temperatura ambiente)
Material estructural: Acero inoxidable
Material de contacto eléctrico: Metal precioso
Peso del producto: ≤220g (excluyendo cables)
Especificación del cable de conexión: Consulte el diagrama de cableado
Proceso de sellado para agujeros roscados y salidas de cables: Encapsulado con sellador

Parámetros técnicos del anillo colector de fibra óptica

• Número de canales: 1
• Longitud de onda de operación: 1270nm / 1330nm
• Tipo de fibra: Fibra Monomodo
• Tipo de conector: FC/PC
• Pérdida de inserción: <2dB
• Variación de la pérdida de inserción: <±0.5dB
• Diámetro del embalaje: Ø 0.9” (blindado)

Características clave

• Junta rotativa electro-óptica
• Diseño compacto e integrado para sistemas rotativos avanzados
• Adecuado para entornos hostiles y aplicaciones críticas

Especificaciones técnicas

• Modelo: DHS025-19-1F
• Número de circuitos eléctricos: 19
• Número de canales de fibra óptica: 1 (Fibra Monomodo)
• Temperatura de funcionamiento: -40°C a +60°C
• Clasificación de protección: IP51
• Material: Carcasa de acero inoxidable, contactos de metal precioso
• Vida útil: ≥3,000,000 revoluciones
• Velocidad de rotación: ≥120 rpm
• Peso: ≤220g (excluyendo cables)
