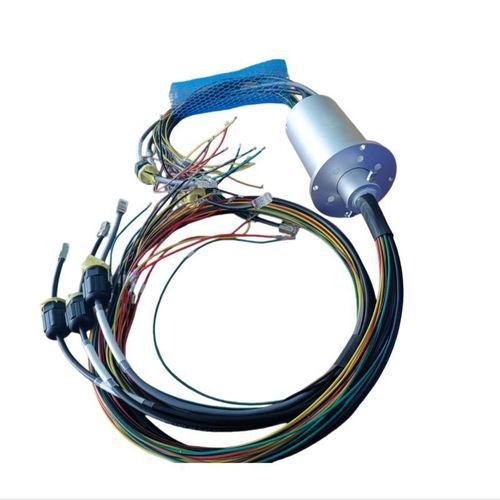

Anillo colector 1 Gbps DHS078-43-006

Gigabit Ethernetvía Ethernet100 Mbps

Descripción breve
DHS078-43-006 anillo deslizante Ethernet de comunicación PROFINET, Ø exterior 78 mm

Especificaciones principales (enfoque PN & Ethernet)

• Modelo: DHS078-43-006
• Diámetro exterior: 78 mm
• Total de circuitos: 43
• Configuración PN y Ethernet:
• 5 canales × 2A (Fast Ethernet PN, 1 anillo apantallado)
• 18 canales × 2A (Gigabit Ethernet PN, 2 anillos apantallados)
• Alimentación y control: 20 canales × 10A (380VAC, para alimentación de control industrial)
• Rendimiento eléctrico clave:
• Variación de resistencia dinámica: <10 mΩ (crítico para la estabilidad de la señal PN)
• Resistencia de aislamiento: 1000 MΩ @1000 VDC (potencia) / 500 MΩ @500 VDC (señal)
• Resistencia dieléctrica: 1500 VAC (potencia) / 500 VAC (señal PN/Ethernet)
• Mecánica y medio ambiente: 0–300 RPM, -20°C a +80°C, IP51, carcasa de aleación de aluminio, contactos oro-oro
• Conexión: cabeza RJ45 cristal preensamblada (conexión directa a red PN)

Descripción del producto
El DHS078-43-006 es un anillo deslizante Ethernet de comunicación PROFINET (PN) con un diámetro exterior de 78 mm, diseñado para integrar de forma fiable alimentación industrial, señales de control y transmisión Ethernet de alta velocidad. Con 43 circuitos optimizados para comunicación PN, admite tanto Fast Ethernet (100 Mbps) como Gigabit Ethernet (1000 Mbps), siendo idóneo para sistemas industriales rotativos que requieren intercambio de datos PROFINET estable.

Ventajas clave para aplicaciones PROFINET

• Optimizado para PN: circuitos apantallados dedicados que minimizan la pérdida de paquetes y la latencia en redes de automatización industrial.
• Soporte dual de Ethernet: integra Ethernet PN 100M y 1000M, compatible con PLC e HMI industriales convencionales.
• Señal ultraestable: contactos oro-oro y variación de resistencia <10 mΩ que reducen las interferencias, esencial para la fiabilidad del protocolo PN.
• Durabilidad industrial: protección IP51 y carcasa de aleación de aluminio frente a polvo y vibraciones en entornos de fábrica.
• Conexión plug-and-play: conectores RJ45 pre-cableados que simplifican la integración con infraestructuras PROFINET existentes.

Aplicaciones típicas

• Robots industriales y manipuladores basados en PROFINET
• Lineas de producción rotativas automatizadas (comunicación PN)
• Máquinas herramienta CNC con mesas giratorias
• Sistemas de transporte inteligentes e indexadores giratorios
• Cámaras PTZ industriales con transmisión de datos PN

Especificaciones técnicas

• Modelo: DHS078-43-006
• Diámetro exterior: 78 mm
• Total de circuitos: 43
• Configuración Ethernet: 5×2A (Fast Ethernet, 1 anillo apantallado) + 18×2A (Gigabit Ethernet, 2 anillos apantallados)
• Canales de potencia y control: 20×10A (380VAC)
• Soporta: 100 Mbps (Fast Ethernet) y 1000 Mbps (Gigabit Ethernet)
• Variación de resistencia dinámica: <10 mΩ
• Resistencia de aislamiento: 1000 MΩ @1000 VDC (potencia); 500 MΩ @500 VDC (señal)
• Resistencia dieléctrica: 1500 VAC (potencia); 500 VAC (señal PN/Ethernet)
• Velocidad de funcionamiento: 0–300 RPM
• Temperatura de funcionamiento: -20°C a +80°C
• Grado de protección: IP51
• Material de la carcasa: aleación de aluminio
• Material de contactos: contactos oro-oro
• Interfaz de conexión: cabeza RJ45 cristal preensamblada para conexión a red PN
