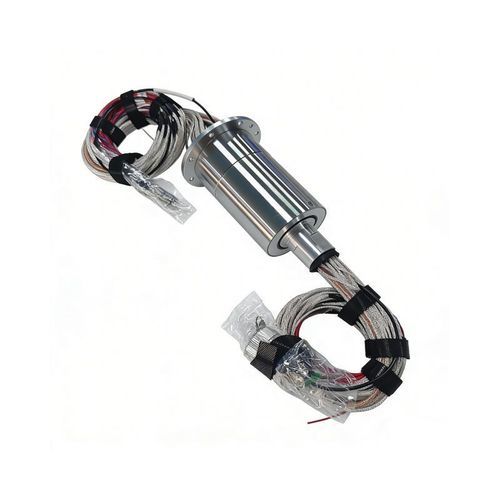

Anillo colector electro-óptico DHS055-60-1F-004

de fibra ópticahíbridopara la industria aeronáutica

Descripción corta
El anillo colector fotoeléctrico DHS055-60-1F-004 es un conector giratorio integrado que transmite simultáneamente potencia, señales eléctricas y señales ópticas entre componentes giratorios y fijos. Diámetro exterior: 55 mm. Canales: 60 eléctricos + 1 óptico (monomodo).

Puntos clave

• Diseño integrado para transmisión eléctrica y óptica combinada
• Transmisión simultánea:
  • Circuitos de potencia: 8 canales @ 10A/26V
  • Circuitos de señal: 43 canales (incluye señales diferenciales LVDS y vídeo analógico)
  • Canal óptico: fibra monomodo @ 1310/1550 nm
  • Reduce la necesidad de múltiples conectores separados y simplifica la arquitectura del sistema

Alta fiabilidad

• Resistencia de aislamiento: ≥300 MΩ @ 500 VDC
• Resistencia dieléctrica: 300 VAC @ 50 Hz, 5 s
• Variación de resistencia de contacto: ≤10 mΩ (dinámica)
• Temperatura de funcionamiento: -45°C a +80°C
• Diseñado para resistir vibraciones, impactos y humedad

Diseño de larga vida

• Vida de rotación: 5.000.000 de revoluciones (garantía de diseño)
• Material de contacto: contactos preciosos oro-oro
• Par de fricción: ≤0,3 N·m
• Diseño de bajo desgaste para ampliar los intervalos de mantenimiento

Campo de aplicación

• Aplicaciones militares y aeroespaciales:
  • Sistemas de antenas radar
  • Torretas de vehículos militares
  • Sistemas de comunicaciones por satélite
  • Vehículos aéreos no tripulados (UAV)
  • Sistemas de guía de misiles

Especificaciones técnicas

• Modelo: DHS055-60-1F-004
• Denominación comercial: Anillo colector fotoeléctrico
• Diámetro exterior: 55 mm
• Canales eléctricos: 60
• Canales ópticos: 1 (fibra monomodo @ 1310/1550 nm)
• Circuitos de potencia: 8 canales @ 10A/26V
• Circuitos de señal: 43 canales (incluye LVDS diferencial y vídeo analógico)
• Resistencia de aislamiento: ≥300 MΩ @ 500 VDC
• Resistencia dieléctrica: 300 VAC @ 50 Hz, 5 s
• Variación de resistencia de contacto: ≤10 mΩ (dinámica)
• Temperatura de funcionamiento: -45°C a +80°C
• Vida de rotación: 5.000.000 de revoluciones
• Material de contacto: contactos preciosos oro-oro
• Par de fricción: ≤0,3 N·m
• Diseñado para entornos severos: vibración, impactos, humedad
