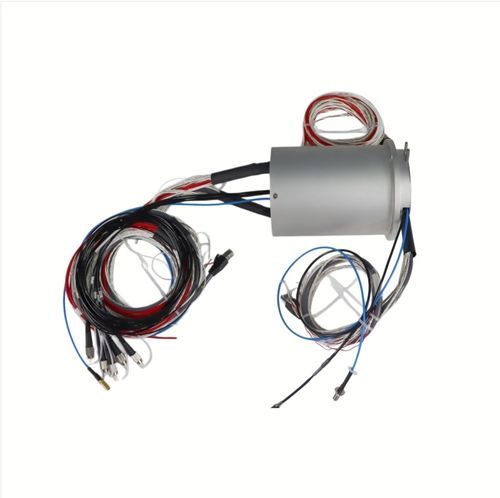

Anillo colector electro-óptico DHS110-52-5F-1S

híbrido1 Gbpspara robots

Descripción breve
Modelo DHS110-52-5F-1S, Ø110 mm, anillo deslizante híbrido electro-óptico RF que integra 52 circuitos eléctricos, una junta rotatoria de fibra óptica (FORJ) de 5 canales y una junta rotatoria coaxial RF de 1 canal en una unidad compacta. Soporta rotación continua de 360° para alimentación, señales, datos ópticos de alta velocidad y transmisión RF. Adecuado para platos giratorios de antena radar, estaciones terrenas satcom, pods electro-ópticos y plataformas robóticas giratorias. Configuración personalizada disponible.

Detalles del producto
Nombre del producto: DHS110-52-5F-1S Anillo deslizante híbrido electro-óptico RF
N.º de modelo: DHS110-52-5F-1S
Diámetro exterior: 110 mm (montaje con brida)
Circuitos eléctricos: 52 — combinación de alimentación (2A/5A/10A/15A) y señales de control (CAN, RS485, Ethernet, etc.)
Canales de fibra óptica: FORJ de 5 canales — soporta monomodo (SM 9/125 µm) o multimodo (MM 50/125, 62.5/125 µm), longitudes de onda 850/1310/1550 nm, conectores FC/SC/ST/LC opcionales
Canal RF: Junta rotatoria coaxial RF de 1 canal — conectores N/SMA/TNC y banda de frecuencia personalizable
Velocidad nominal: 0–100/300 rpm (mayor bajo petición)
Temperatura de funcionamiento: -40°C a +80°C
Grado de protección: IP54–IP65 (opcional)
Material de contacto: contactos oro-oro en metal precioso, bajo ruido eléctrico < 10 mΩ
Vida útil: > 50 millones de revoluciones (típico)

Características clave

• Integración tres en uno — circuitos eléctricos + FORJ fibra óptica + junta rotatoria coaxial RF en un solo eje, ahorra espacio de instalación
• Transmisión óptica inmune a EMI — soporta datos ópticos de alta velocidad Gigabit+, resistente a interferencias electromagnéticas
• Canal RF de baja pérdida — bajo VSWR y baja pérdida de inserción para preservar la integridad de señales de alta frecuencia
• Contactos oro-oro — resistencia de contacto estable y baja, adecuado para control de precisión y Ethernet industrial (EtherCAT/Profinet)
• Personalización completa — número de circuitos, corriente nominal, tipo de fibra, frecuencia RF, longitud de cable, tipo de conector, grado IP

Aplicaciones típicas

• Platos giratorios de antena radar y estaciones terrenas satcom
• Pods electro-ópticos / infrarrojos (EO/IR)
• Plataformas giratorias 360° para UAV y robótica
• Sistemas de pórtico médico CT / MRI
• Plataformas y mástiles de vigilancia offshore

Especificaciones técnicas

• Modelo: DHS110-52-5F-1S
• Diámetro exterior: 110 mm (montaje con brida)
• Circuitos eléctricos: 52 (mezcla alimentación/control; valores típicos 2A/5A/10A/15A)
• Fibra óptica: FORJ de 5 canales; soporta SM 9/125 µm o MM 50/125 / 62.5/125 µm; longitudes de onda 850/1310/1550 nm; conectores FC/SC/ST/LC opcionales
• RF: 1 junta rotatoria coaxial; tipos de conector N / SMA / TNC; banda de frecuencia configurable
• Velocidad nominal: hasta 100/300 rpm estándar (mayor bajo solicitud)
• Rango de temperatura de funcionamiento: -40°C a +80°C
• Grado de protección: configurable IP54 a IP65
• Material y rendimiento de contactos: contactos oro-oro en metal precioso, bajo ruido eléctrico < 10 mΩ de resistencia de contacto
• Vida útil: > 50 millones de revoluciones (típico)
• Opciones de personalización: número de circuitos, corriente, tipo de fibra, frecuencia RF, longitud de cable, tipo de conector, grado IP
