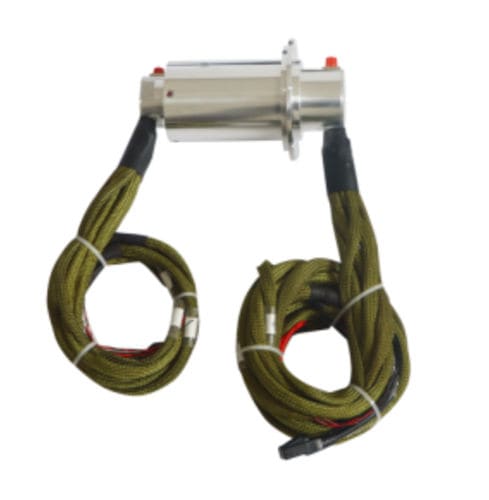

Giratoria de fibra óptica híbrido DHS066-39-1F

para la robóticapara equipamiento médicopara antena radar

Descripción breve
Anillo colector optoelectrónico / junta giratoria optoelectrónica. Modelo DHS066-39-1F transmite 1 fibra óptica monomodo y 39 canales eléctricos, soportando configuraciones mixtas de señal y potencia. Diseñado para transmisión óptica y eléctrica fiable en entornos industriales con rotación.

Detalle del producto — Parámetros principales (tabla representada en líneas)
DHS066-39-1F
Número de circuitos: 39
Temperatura de trabajo: -40°C ~ +65°C
Corriente nominal: personalizable
Humedad de trabajo: ≤70%
Voltaje nominal: 0~240 VAC/VDC
Nivel de protección: IP54
Resistencia de aislamiento: ≥1000MΩ @500VDC
Material de la carcasa: Aleación de aluminio
Resistencia dieléctrica: 1500 VAC @50Hz, 60s, 2mA
Material de los contactos eléctricos: Metal precioso
Variación de resistencia dinámica: ≤10MΩ
Especificación de conductores: Cables flexibles trenzados estañados con aislamiento de Teflón coloreado
Velocidad de rotación: 0~600 rpm
Longitud de los cables: 500mm + 20mm

Parámetros del anillo de fibra óptica
Número de canales: 1
Pérdida de inserción típica (23°C): ≤4 dB
Longitud de onda de trabajo: 1270 ~ 1610 nm
Fluctuación de pérdida de inserción: ≤2 dB
Tipo de fibra: fibra monomodo
Pérdida de retorno: ≥40 dB
Tipo de conector: FC/PC
Terminación pigtail: Ø2 blindado
Dirección de transmisión: bidireccional
Velocidad: ≥10 Gbps

Características del producto

• Alta capacidad de transmisión de datos (≥10 Gbps)
• Adecuado para transmisión a larga distancia y entornos sensibles a interferencias (sin EMI)
• Diseño compacto y carcasa de aluminio para instalaciones con limitación de espacio
• Diseñado para entornos hostiles con protección IP54
• Larga vida útil gracias a los contactos eléctricos de metal precioso

Aplicaciones típicas
Robótica de alto nivel, sistemas de transporte de material, torretas giratorias de vehículos, sistemas de control remoto, antenas radar, sensores de fibra, mesas giratorias de vídeo de alta velocidad, sistemas médicos, videovigilancia, sistemas de operación submarina, equipos de iluminación de emergencia y equipos de exposición/visualización que requieren transmisión óptica y eléctrica fiable en rotación.

Nuestra ventaja

• Ventajas del producto: diseño modular rentable, alta fiabilidad, protección con IP, soporte para vídeo HD y altas tasas de cuadro, rotación continua 360°, integración de juntas rotativas y Ethernet, opciones a prueba de explosiones o personalizadas.

• Ventajas de la empresa: plataformas modulares estandarizadas con personalización completa bajo demanda; soporte técnico y posventa dedicado; proveedor a largo plazo de unidades militares, institutos de investigación y clientes industriales.

Especificaciones técnicas

• Modelo: DHS066-39-1F
• Diámetro exterior: 66 mm
• Canales ópticos: 1 monomodo (compatible monomodo y multimodo)
• Canales eléctricos: 39 (soporta tipos 1A, 3A, 8A, 10A)
• Voltaje nominal: 0 ~ 240 VAC/VDC
• Corriente nominal: personalizable
• Temperatura de trabajo: -40°C ~ +65°C
• Humedad de trabajo: ≤70%
• Nivel de protección: IP54
• Material de la carcasa: Aleación de aluminio
• Material de los contactos eléctricos: Metal precioso
• Resistencia de aislamiento: ≥1000 MΩ @500 VDC
• Resistencia dieléctrica: 1500 VAC @50Hz por 60s, 2 mA
• Variación de resistencia dinámica: ≤10 MΩ
• Cables: cables flexibles trenzados estañados con aislamiento de Teflón coloreado (longitud 500 mm + 20 mm)
• Velocidad de rotación: 0 ~ 600 rpm
• Pérdida de inserción típica fibra: ≤4 dB (23°C)
• Longitud de onda fibra: 1270 ~ 1610 nm
• Pérdida de retorno: ≥40 dB
• Tipo de conector: FC/PC
• Velocidad de datos: ≥10 Gbps
