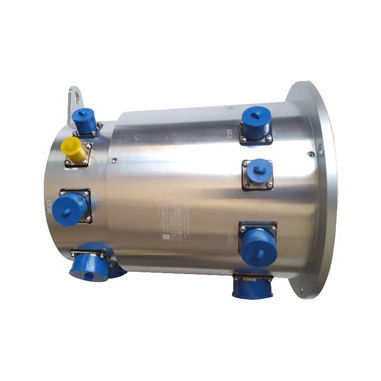

Anillo colector de fibra óptica DHS200-47

vía EthernetUSBhíbrido

Descripción breve

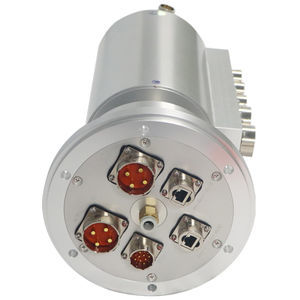

Anillo deslizante con conector aeronáutico serie DHS200-47

Descripción general
El DHS200-47 es un anillo deslizante con conectores aeronáuticos tanto en el rotor como en el estator, lo que facilita la carga, descarga, sustitución e instalación, elimina la necesidad de soldar cables y mejora la estabilidad y fiabilidad.

Características principales

• Tanto el rotor como el estator disponen de conectores aeronáuticos para conexiones rápidas
• Fácil mantenimiento y sustitución
• IP51, IP54 (estándar), IP65, IP68 opcionales
• Empleo de escobillas agrupadas de metales preciosos con contacto multipunto para asegurar contacto fiable y muy baja fricción
• Adecuado para aplicaciones exigentes de transmisión rotativa de señal y potencia

Aplicaciones típicas
Centros de mecanizado industrial; mesas giratorias; torres de equipos pesados; carretes de cable; equipos de envasado; embragues magnéticos; equipos de control de procesos; sensores/encoders rotativos; equipos de iluminación de emergencia; articulaciones robóticas; dispositivos de exposición/mostrar; equipos médicos rotativos; puertas giratorias.

Nuestra ventaja

• Ventaja de la empresa: Ingiant ocupa más de 8000 m² de I+D y producción con un equipo profesional de diseño y fabricación (más de 150 personas); maquinaria completa de mecanizado incluyendo centros CNC; estrictos estándares de inspección y prueba que cumplen la norma militar nacional GJB y el sistema de gestión de calidad; dispone de múltiples patentes técnicas (modelos de utilidad e invención)
• Ventaja del producto: Capacidad para mezclar y transmitir múltiples señales (Ethernet, fibra óptica, alta frecuencia, gas y electricidad, USB, etc.); contactos chapados en oro para reducir fricción y prolongar vida útil; materiales de sellado importados para conductividad fiable, antiinterferencias y sin fugas; opciones de carcasa: acero inoxidable y aleación de aluminio para resistencia a la corrosión y a la niebla salina
• Personalización: Suministro posible desde unidades individuales; formas y tipos especiales disponibles bajo petición; versiones miniaturizadas encapsuladas ampliamente utilizadas a nivel mundial

Plano de conjunto estándar
Plano de conjunto estándar e imágenes del producto disponibles para referencia de configuración y montaje.

Especificaciones técnicas

• Modelo: DHS200-47
• Número de circuitos: 47
• Temperatura de trabajo: -40°C ~ +65°C
• Corriente nominal: configurable
• Humedad de trabajo: ≤70%
• Tensión nominal: 0 ~ 240 VAC/VDC
• Nivel de protección: IP54 (opciones IP51, IP65, IP68)
• Resistencia de aislamiento: ≥1000 MΩ @ 500 VDC
• Material de la carcasa: Aleación de aluminio
• Resistencia dieléctrica: 1500 VAC @ 50Hz, 60s, 2mA
• Material de contacto eléctrico: Metal precioso
• Variación de resistencia dinámica: ≤10 MΩ
• Especificación de cable: Cable flexible trenzado estañado con aislamiento de teflón coloreado
• Velocidad de rotación: 0 ~ 600 rpm
• Longitud del cable: 500 mm + 20 mm
