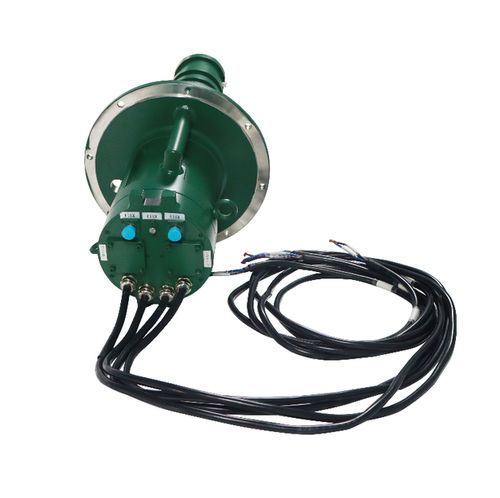

Anillo colector hidráulico DHS165-6-1F-2S-2Y

de fibra ópticahíbridoindustrial

Breve descripción
Anillo colector híbrido DHS165-6-1F-2S-2Y que permite la transmisión combinada de alimentación/señales eléctricas, fibra óptica y fluidos (gas/líquido). La unidad integra 6 circuitos eléctricos, 1 canal de fibra óptica, 2 canales de señal y 2 canales de fluidos mediante rutas neumáticas/hidráulicas y ópticas para suministrar distintos medios a una interfaz giratoria. Diseñado para sistemas rotativos industriales que requieren transmisión simultánea de energía eléctrica, datos ópticos y fluidos.

Dibujo del producto
Los dibujos y las imágenes del producto muestran las dimensiones y la configuración del anillo colector híbrido DHS165-6-1F-2S-2Y. Consulte los planos en la página del producto para las interfaces de montaje y las tolerancias dimensionales.

Nuestra ventaja

• Diseño modular con opciones de personalización completa para cumplir requisitos específicos de aplicación.
• Diversas series Ingiant adaptadas a distintos usos industriales; soporte para soluciones a medida e integración con sistemas existentes.
• Especificaciones del fabricante: larga vida útil (más de 20 años / >800 millones de revoluciones), componentes de alta gama, interfaces eléctricas y de fluido configurables.

Parámetros técnicos (según tabla de producto)
Modelo: DHS165-6-1F-2S-2Y
Número de circuitos: 6 circuitos eléctricos
Temperatura de trabajo: -40℃ ~ +65℃
Corriente nominal: configurable / personalizable
Humedad de trabajo: ≤70%
Tensión nominal: 0 ~ 240 VAC/VDC
Nivel de protección: IP54
Resistencia de aislamiento: ≥1000 MΩ @ 500 VDC
Material de la carcasa: aleación de aluminio
Resistencia dieléctrica: 1500 VAC @ 50 Hz, 60 s, 2 mA
Material de contacto eléctrico: metal precioso
Variación de resistencia dinámica: < 10 MΩ
Especificación de conductores: cable flexible trenzado estañado con aislamiento de Teflón de colores
Velocidad de rotación: 0 ~ 600 rpm
Longitud de los conductores: 500 mm + 20 mm

Características / especificaciones técnicas

• Modelo: DHS165-6-1F-2S-2Y
• 6 canales eléctricos
• 1 canal de fibra óptica
• 2 canales de señal
• 2 canales de fluidos (admite transmisión neumática/hidráulica)
• Temperatura de trabajo: -40℃ a +65℃
• Tensión nominal: 0–240 VAC/VDC
• Corriente nominal: configurable / personalizable
• Protección: IP54
• Resistencia de aislamiento: ≥1000 MΩ @ 500 VDC
• Resistencia dieléctrica: 1500 VAC @ 50 Hz durante 60 s (2 mA)
• Contactos eléctricos: metal precioso
• Variación de resistencia dinámica: < 10 MΩ
• Conductores: aislamiento de Teflón de colores, trenzado estañado, longitud 500 mm + 20 mm
• Carcasa: aleación de aluminio
• Velocidad máxima de rotación: hasta 600 rpm
