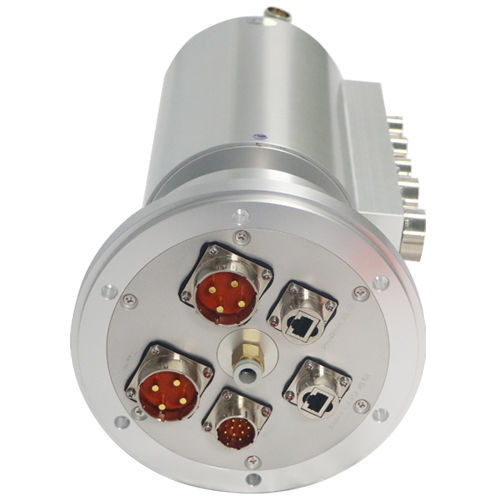

Anillo colector eléctrico DHS150-34-1Q

híbridogaspara la robótica

Descripción breve
Anillo colector gas-eléctrico. Anillo colector híbrido personalizado para la transmisión simultánea de gas y señales/energía eléctrica.

Descripción del producto
Anillo colector gas-eléctrico DHS150-34-1Q con diámetro exterior 150 mm. Canales eléctricos totales: 34 (10 anillos de comunicación + 24 anillos de potencia). Corriente máxima en configuración de ejemplo: 45 A; corriente y tensión nominales configurables. Todas las interfaces eléctricas usan conectores tipo aviación. La unidad integra un anillo colector de gas externo con orificio ∅8 y diámetro exterior de tubo de aire ∅10; presión de trabajo máxima 0,8 MPa. Un encoder incremental está instalado en un extremo para medir posición angular y velocidad de rotación; el encoder es extraíble para mantenimiento o sustitución.

Características

• Rotación continua 360° con transmisión simultánea de gas, potencia y señales.
• Soporta 1/2/3/4/5/6/8/10/12/16/24 canales de gas; puertos de gas estándar G1/8" y G3/8"; tamaño de tubería personalizable.
• Soporta 1–128 canales eléctricos (potencia o señal); material de contacto: metal precioso con chapado en oro duro para bajo par y transmisión estable.
• Puede transmitir aire comprimido, vacío, aceite hidráulico, agua, agua caliente, refrigerante, vapor y otros medios; variantes de alta velocidad y alta presión disponibles a petición.
• Opción de encoder para retroalimentación de velocidad y posición; extraíble para servicio.

Aplicaciones típicas

• Sistemas de automatización: robots, líneas de producción automatizadas, máquinas-herramienta.
• Equipos médicos: instrumentos de precisión y equipos electrocirúrgicos.
• Offshore y marino: dragas de succión, grandes grúas.
• Aeroespacial: plataformas de seguimiento solar, bancos de prueba de motores y equipos relacionados.

Nuestra ventaja

• Más de 20 años de experiencia en la industria con servicios OEM/ODM y múltiples patentes técnicas.
• Pruebas en laboratorio propio, alta precisión de rotación, bajo ruido eléctrico y larga vida útil; contactos eléctricos con chapado de metal precioso.
• Garantía de 12 meses (excluyendo daños accidentales) con reparación o sustitución gratuita por problemas de calidad; soporte técnico y formación disponibles.

Dibujo de contorno estándar
Dibujo de contorno y dimensiones disponible en la documentación del producto.

Especificaciones técnicas

• Modelo: DHS150-34-1Q
• Diámetro exterior: 150 mm
• Número de circuitos: 34
• Canales eléctricos: 10 anillos de comunicación + 24 anillos de potencia
• Corriente máxima (ejemplo): 45 A (corriente nominal configurable)
• Tensión nominal: 0~240 VAC/VDC
• Temperatura de funcionamiento: -40°C a +65°C
• Humedad de funcionamiento: ≤70%
• Nivel de protección: IP65
• Resistencia de aislamiento: ≥1000 MΩ @ 500 VDC
• Rigidez dieléctrica: 1500 VAC @ 50 Hz, 60 s, 2 mA
• Material de contacto eléctrico: Metal precioso
• Variación dinámica de la resistencia de contacto: ≤10 mΩ
• Conductor: cable flexible estañado con aislamiento de Teflón de colores
• Longitud de cable: 500 mm + 20 mm
• Velocidad de rotación: 0 ~ 600 rpm
• Anillo colector de gas externo: orificio ∅8; diámetro exterior tubo de aire ∅10; presión máxima 0,8 MPa
• Encoder: encoder incremental en un extremo para detección de posición y velocidad; extraíble para reemplazo
