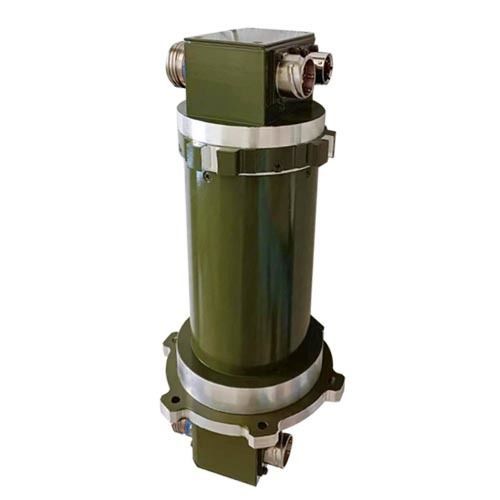

Anillo colector de fibra óptica DHS090-50-1F

electro-ópticopara robotsmarino

Descripción breve
Anillo colector optoelectrónico con conectores aeronáuticos, diseñado para la transmisión giratoria óptica y eléctrica en plataformas aéreas, navales y terrestres de defensa. Conectores tipo aviación en rotor y estátor. Diámetro exterior 90 mm. Compatible con fibra monomodo y multimodo, facilita el reemplazo in situ sin soldar fibras y mejora la fiabilidad del sistema.

Características

• Conectores aeronáuticos en rotor y estátor para acoplamiento y reemplazo rápidos.
• Transmisión optoelectrónica de canal único combinando fibra óptica y circuitos eléctricos.
• Diseño intercambiable en campo para simplificar el mantenimiento y la instalación.
• Protección contra entrada disponible de IP51 a IP68 (estándar IP54).
• Cepillo de conglomerado multi-punto en metal precioso para un contacto eléctrico fiable y de baja fricción en condiciones exigentes.

Aplicaciones típicas
Platos giratorios de radar embarcados, sistemas de alerta temprana aéreos, torretas de vehículos blindados militares, platos giratorios de radar navales, propulsores eléctricos navales, sistemas de lanzamiento de misiles, robótica militar y otros sistemas de defensa y aeroespaciales que requieren interfaces rotativas ópticas/eléctricas.

Parámetros principales

• Modelo: DHS090-50-1F
• Número de circuitos eléctricos: 50
• Temperatura de funcionamiento: -40°C a +65°C
• Corriente nominal: personalizable
• Humedad de trabajo: ≤70%
• Tensión nominal: 0–240 VAC/VDC
• Nivel de protección: estándar IP54 (IP51–IP68 opcional)
• Resistencia de aislamiento: ≥1000 MΩ @ 500 VDC
• Material de la carcasa: aleación de aluminio
• Velocidad de rotación: 0–600 rpm

Nuestra ventaja

• Ventajas del producto: diseño modular rentable, opciones de protección IP para entornos severos, contactos de metal precioso de bajo mantenimiento, opciones de integración para canales de alta frecuencia, transmisión de vídeo HD y rotación continua de 360°.
• Ventajas de la empresa: amplio portafolio de patentes y equipos de I+D y producción con experiencia para asegurar calidad y personalización.
• Postventa y garantía: garantía de 12 meses por calidad del producto (desde la fecha de venta, excluyendo daños por manipulación humana); se ofrece mantenimiento o reemplazo para defectos cubiertos.

Especificaciones técnicas

• Modelo: DHS090-50-1F
• Diámetro exterior: 90 mm
• Tipo de canal: optoelectrónico de canal único (soporta fibra monomodo y multimodo)
• Circuitos eléctricos: 50
• Tensión nominal: 0–240 VAC/VDC
• Corriente nominal: personalizable
• Nivel de protección: estándar IP54, IP51–IP68 opcional
• Temperatura de funcionamiento: -40°C a +65°C
• Humedad de funcionamiento: hasta 70%
• Material de la carcasa: aleación de aluminio
• Contacto eléctrico: cepillo en conglomerado multi-punto de metal precioso
• Resistencia de aislamiento: ≥1000 MΩ @ 500 VDC
• Resistencia dieléctrica: 1500 VAC @ 50 Hz, 60 s, 2 mA
• Variación de resistencia dinámica: ≤10 MΩ
• Velocidad de rotación: 0–600 rpm
• Cableado: cable flexible multihilo estañado, aislado en Teflón, colores, longitud 500 mm + 20 mm
• Aplicaciones típicas: defensa, radar, sistemas aéreos y embarcados, robótica militar y torretas de vehículos blindados
• Garantía: 12 meses (calidad del producto, sin daños humanos)
