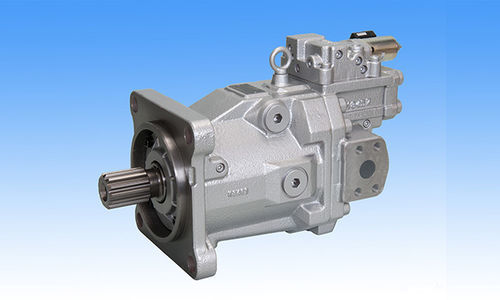

Motor hidráulico de pistón axial M7V series

de gran velocidadde alta presióncon reductor

Resumen
Las series M7V / M7X son motores de pistones axiales con placa oscilante, disponibles en desplazamiento variable o fijo, y diseñados para operar en condiciones de alta presión y alta velocidad. Aprovechando las tecnologías acumuladas de Kawasaki para bombas/motores de tipo placa oscilante, ofrecen un rendimiento sobresaliente en un amplio rango de velocidades, desde muy baja hasta alta velocidad, rendimiento que anteriormente solo se lograba con motores de eje inclinado. Las dimensiones de instalación (tamaño de montaje, estriado de salida) y los tamaños de rosca siguen normas internacionales como ISO o SAE, lo que permite su uso con reductores y acoplamientos estándar.

Características

• Arranque suave y funcionamiento estable a muy baja velocidad
• Rendimiento a alta velocidad comparable al de motores de eje inclinado
• Tamaño compacto que facilita la instalación
• Alta fiabilidad y larga vida útil en especificaciones de alta presión
• Varias opciones de control como control eléctrico o por presión

Especificaciones (tabla extraída)
Modelo | M7V: 85 / 112 / 160 / 212 | M7X: 85 / 112 / 160
Desplazamiento (cm3) q max | M7V: 68-88.5 / 90-112 / 128-160 / 170-215 | M7X: 90 / 112 / 160
Desplazamiento (cm3) q min | M7V: 0-68 / 0-90 / 0-128 / 0-170 | M7X: - / - / -
Presión (MPa) nominal | 42 (todos los modelos listados)
Presión (MPa) pico | 50 (todos los modelos listados)
Velocidad máx. (min-1) a q max | M7V: 3,900 / 3,550 / 3,100 / 2,900 | M7X: 4,500 / 3,550 / 3,100
Velocidad máx. (min-1) a q < 0.6 qmax | M7V: 6,150 / 5,600 / 4,900 / 4,600 | M7X: - / - / -
Peso (aprox.) (kg) | M7V: 39 / 46 / 65 / 90 | M7X: 26 / 34 / 45

Curva de control
Se proporcionan ejemplos de curvas de control para la serie (varias figuras muestran las características típicas de control).

Aplicaciones

• Cargadoras de ruedas
• Bulldozers
• Cargadoras retroexcavadoras
• Cargadoras de orugas
• Camiones volcadores
• Perforadoras sobre orugas / apisonadores de pilotes
• Grúas (sobre orugas / todo terreno)
• Grúas montadas en camión
• Compactadoras
• Extendadoras de asfalto
• Mastiles elevadores (carretillas)
• Manipuladores telescópicos
• Pulverizadores
• Cosechadoras combinadas
• Maquinaria forestal

Características / especificaciones técnicas

• Tipo de producto: Motores de pistones axiales (placa oscilante)
• Serie / designación de modelo: Series M7V / M7X
• Rangos de desplazamiento (cm3): M7V qmax grupos: 68-88.5, 90-112, 128-160, 170-215; M7X: 90, 112, 160
• Rangos de desplazamiento mínimo (cm3): M7V: 0-68, 0-90, 0-128, 0-170; M7X: no aplicable
• Presión nominal: 42 MPa
• Presión pico: 50 MPa
• Velocidad máx. a qmax (min-1): M7V hasta 3,900 / 3,550 / 3,100 / 2,900 según desplazamiento; M7X hasta 4,500 / 3,550 / 3,100
• Velocidad máx. a q < 0.6 qmax (min-1): M7V hasta 6,150 / 5,600 / 4,900 / 4,600 según desplazamiento; M7X no especificado
• Peso aprox. (kg): M7V: 39 / 46 / 65 / 90; M7X: 26 / 34 / 45
• Opciones de control: control eléctrico o por presión
• Instalación: tamaño de montaje, estriado de salida y tamaños de rosca conforme a estándares internacionales (ISO / SAE)
