Actuador hidráulico HR series

rotativopara moldeo a presiónpara la industria del plástico

Visión general

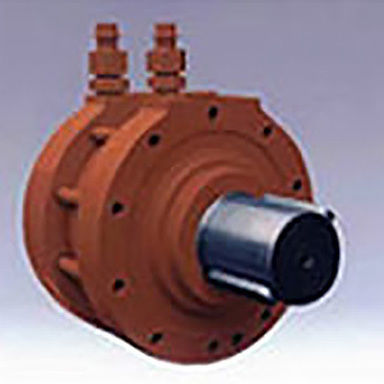

El actuador rotativo Kawasaki convierte la presión hidráulica en movimiento rotativo alternativo en un arco de hasta 280° de recorrido total, evitando la necesidad de enlaces externos complejos. Existen variantes especiales con tope exterior y válvula amortiguadora para controlar el final de carrera.

Características

• Proporciona un par elevado sin mecanismos de enlace voluminosos.
• Disponible en tipos especiales con tope exterior y válvula amortiguadora para control de la posición final.

Especificaciones
Modelo | HR-08S-04 | HR-11S-06 | HR-15S-08 | HR-20S-10 | HR-20S-18 | HR-08D-04 | HR-11D-06 | HR-15D-08
Desplazamiento/rad. (cm3/rad) | 20.8 | 57.3 | 154 | 438 | 755 | 41.6 | 115 | 308
Recorrido total del eje (rad (°)) | 4.9 (280) | 4.9 (280) | 4.9 (280) | 3.3 (190) | 3.3 (190) | 1.7 (100) | 1.7 (100) | 1.7 (100)
Presión (MPa) | 13.7 | 13.7 | 13.7 | 13.7 | 6.9 | 13.7 | 13.7 | 13.7
Par nominal (N·m) | 226 | 628 | 1.716 | 4.805 | 3.972 | 510 | 1.422 | 3.825

Aplicaciones

• Maquinaria para plásticos y fundición a presión

Especificaciones técnicas

• HR-08S-04 — Desplazamiento: 20.8 cm3/rad; Recorrido total del eje: 4.9 rad (280°); Presión: 13.7 MPa; Par nominal: 226 N·m
• HR-11S-06 — Desplazamiento: 57.3 cm3/rad; Recorrido total del eje: 4.9 rad (280°); Presión: 13.7 MPa; Par nominal: 628 N·m
• HR-15S-08 — Desplazamiento: 154 cm3/rad; Recorrido total del eje: 4.9 rad (280°); Presión: 13.7 MPa; Par nominal: 1.716 N·m
• HR-20S-10 — Desplazamiento: 438 cm3/rad; Recorrido total del eje: 3.3 rad (190°); Presión: 13.7 MPa; Par nominal: 4.805 N·m
• HR-20S-18 — Desplazamiento: 755 cm3/rad; Recorrido total del eje: 3.3 rad (190°); Presión: 6.9 MPa; Par nominal: 3.972 N·m
• HR-08D-04 — Desplazamiento: 41.6 cm3/rad; Recorrido total del eje: 1.7 rad (100°); Presión: 13.7 MPa; Par nominal: 510 N·m
• HR-11D-06 — Desplazamiento: 115 cm3/rad; Recorrido total del eje: 1.7 rad (100°); Presión: 13.7 MPa; Par nominal: 1.422 N·m
• HR-15D-08 — Desplazamiento: 308 cm3/rad; Recorrido total del eje: 1.7 rad (100°); Presión: 13.7 MPa; Par nominal: 3.825 N·m
