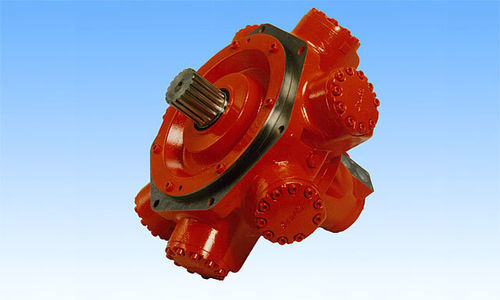

Motor para aplicaciones hidráulicas HMKB

de velocidad variablede alto parde alto rendimiento

Descripción general
Los motores de pistones radiales Staffa, de baja velocidad y alto par, se emplean ampliamente en accionamientos de husillo para aplicaciones de moldeo por inyección y en maquinaria de cubierta. Su construcción es sencilla: los pistones radiales actúan directamente sobre la leva excéntrica. Los motores de 2 velocidades con válvulas disponen de dos desplazamientos preconfigurados que se pueden seleccionar entre una amplia gama según los requisitos de la aplicación. Los motores de 3 velocidades cuentan con tres desplazamientos predefinidos. La gama incluye las series HMKB/HMKC, HMB/HMC (motores estándar), HPB/HPC (versión mejorada de HMB/HMC) y HMF (motores de 3 velocidades).

Características

• Motores de velocidad fija y variable (disponibles en 1, 2 o 3 velocidades)
• Construcción simple y resistente
• Larga vida útil
• Alta eficiencia
• Control de potencia constante mediante válvulas CHP disponible

Especificaciones (por serie / modelo)
HMKB (Desplazamiento fijo, 1 velocidad)
Tipos de modelo: 046 / 075 / 100 / 200
Desplazamiento (cm3): 745 / 1.281 / 1.510 / 3.087
Presión nominal: 20,6 MPa
Presión máxima: 24,5 MPa
Velocidad máxima (min-1) a presión nominal: 250 / 220 / 200 / 130

HMB (Desplazamiento fijo, 1 velocidad)
Tipos de modelo: 010 / 030 / 030 (FM3) / 045 / 060 / 080 / 100
Desplazamiento (cm3): 188 / 442 / 492 / 700 / 983 / 1.344 / 1.639
Presión nominal: 20,7 MPa (para modelos pequeños) y 25,0 MPa (para modelos grandes)
Presión máxima: 24,1 MPa (pequeños) y 29,3 MPa (grandes)
Velocidad máxima (min-1) a presión nominal: 500 / 450 / 450 / 400 / 300 / 300 / 250
Potencia (kW) nominal: 25 / 42 / 52 / 60 / 80 / 100 / 110

Familia H M / H D B (tipos HMB más grandes)
Tipos de modelo: 125 / 150 / 150 (FM3) / 200 / 200 (FM3) / 270 / 325
Desplazamiento (cm3): 2.050 / 2.470 / 2.470 / 2.470 / 3.087 / 4.310 / 5.310
Presión nominal: 25,0 MPa
Presión máxima: 29,3 MPa
Velocidad máxima (min-1) a presión nominal: 220 / 220 / 168 / 175 / 135 / 125 / 100
Potencia (kW) nominal: 100 / 115 / 115 / 130 / 130 / 140 / 140

HMHDB / tipos HMB muy grandes
Tipos de modelo: 400 / 500
Desplazamiento (cm3): 6.800 / 8.000
Presión nominal: 25,0 MPa (para 400) y 19,0 MPa (para la columna 500 HMB)
Presión máxima: 29,3 MPa (400) y 22,7 MPa (500 columna HMB)
Velocidad máxima (min-1) a presión nominal: 120 / 100
Potencia (kW) nominal: 190 / 170

HPB (Desplazamiento fijo, 1 velocidad)
Tipos de modelo (ejemplos): 060 (FM3/FM4) / 080 (FM3/FM4) / 100 (FM3/FM4) / 125 (FM3) / 150 / 200 / 270 / 325 (variantes FM)
Desplazamiento (cm3): 983 / 1.344 / 1.600 / 2.050 / 2.470 / 3.087 / 4.310 / 5.310 (según variante)
Presión nominal: típicamente 20,5–25,0 MPa según el modelo
Presión máxima: hasta 30,0 MPa para algunas variantes
Velocidad máxima (min-1) a presión nominal: varía por modelo (ejemplos: 450 / 490 / 340 / 430 / 270 / 365 / 215)
Potencia (kW) nominal: varía aproximadamente de 115 hasta ~215 según el modelo y la variante FM

HMKC (Desplazamiento variable, 2 velocidades)
Tipos de modelo: 046 / 075 / 080 / 200 (ejemplos mostrados)
Desplazamiento 100%: 745 / 1.241 / 1.475 / 3.087 (cm3)
Desplazamiento 50%: 410 / 574 / 737 / 1.475 (cm3)
Presión nominal: 20,6 MPa
Presión máxima: 24,5 MPa
Velocidad máxima (min-1): a q max: 300 / 220 / 200 / 130; a 0,5q max: 600 / 440 / 400 / 260; a q=0: 1.500 / 1.300 / 1.200 / 1.000

HMC (Desplazamiento variable, 2 velocidades)
Tipos de modelo: 030 / 045 / 080 (FM3/FM4) / 125 (FM3) (ejemplos)
Desplazamiento 100%: 492 / 737 / 1.600 / 2.048 (cm3) según el modelo
Desplazamiento 50%: 246 / 410 / 819 / 983 (cm3)
Presión nominal: 20,7 MPa (algunos) y 25,0 MPa (otros)
Presión máxima: 24,1 MPa (algunos) y hasta 27,5 MPa (otros)
Velocidad máxima (min-1): a q max ejemplos: 450 / 450 / 270 / 365; a 0,5q max ejemplos: 600 / 600 / 500 / 515; a q=0: hasta 1.000
Potencia (kW) nominal: ejemplos 60 / 99 / 138 / 138 / 135 según variante

HPC (Desplazamiento variable, 2 velocidades)
Ejemplo mostrado: modelo 400 con desplazamiento 6.555 cm3 (100%) y 3.590 cm3 (50%)
Presión nominal: 25,0 MPa
Presión máxima: 27,5 MPa
Velocidad máxima (min-1): 220 en q max, 220 en 0,5q max, q=0 velocidad 1.500
Potencia (kW) nominal: ejemplo 430 kW para la variante mostrada

HMF (Desplazamiento variable, 3 velocidades)
Tipos de modelo: 080 (FM3/FM4) / 200 (FM3/FM4) / 270 / 325 (ejemplos)
Desplazamiento 100%: 1.600 / 3.087 / 4.588 / 5.326 (cm3)
Desplazamiento 50%: 819 / 1.475 / 4.588 / 5.326 (cm3) según variante
Presión nominal: 25,0 MPa
Presión máxima: 27,5 MPa
Velocidad máxima (min-1): ejemplos a q max: 270 / 365 / 175 / 230; a 0,5q max: 500 / 515 / 300 / 400; a q=0 hasta 1.000
Potencia (kW) nominal: ejemplos 138 / 138 / 250 / 250 / 189 según variante

Descarga / Documentación
Catálogo del fabricante y catálogo de la serie disponibles en formato PDF (entradas de catálogo referenciadas en la ficha del producto).
