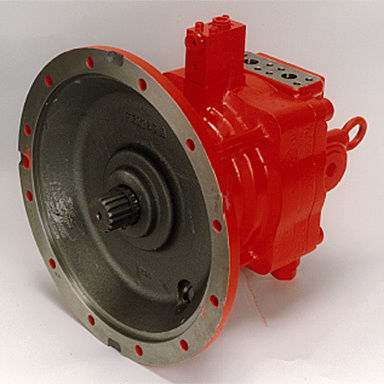

Motor hidráulico de pistón axial M5X series

con reductorpara maquinaria de construccióncompacto

Descripción general
La serie M5X son motores de pistones axiales de desplazamiento fijo con diseño de plato oscilante. El motor incorpora elementos de válvula de alivio y de reposición integrados para lograr la función de giro mediante el conexionado de la tubería desde la válvula de control al puerto del motor. El diseño interno organiza el conjunto pistón/cilindro, el freno mecánico y los conjuntos de válvulas de forma compacta. La brida de montaje está ampliada para permitir la conexión directa al anillo dentado de un reductor.

Principales características

• Válvulas integradas para la función de giro (alivio y reposición).
• Diseño compacto que ahorra espacio de instalación.
• Brida de montaje ampliada para conexión directa al anillo del reductor.

Aplicaciones

• Excavadoras
• Grúas (oruga / todo terreno)
• Perforadoras sobre oruga y apisonadoras para pilotes

Especificaciones
Modelo: M5X50, M5X80, M5X130, M5X180, M5X250
Desplazamiento (cm3): 47, 79, 129.2, 180.1, 250.1
Presión nominal (MPa): 28, 33, 32.4, 32.4, 33
Presión máxima (MPa): 33, 40, 39.2, 39.2, 40
Velocidad máxima (min-1): 2,200; 2,200; 1,850; 1,680; 1,520

Características técnicas

• Tipo: motor de pistones axiales de desplazamiento fijo (plato oscilante)
• Elementos de válvula de alivio y de reposición integrados para la función de giro
• Disposición compacta con pistón/cilindro, freno mecánico y conjuntos de válvulas organizados eficientemente
• Brida de montaje ampliada para conexión directa al anillo del reductor
• Modelos disponibles y desplazamientos: M5X50 (47 cm3), M5X80 (79 cm3), M5X130 (129.2 cm3), M5X180 (180.1 cm3), M5X250 (250.1 cm3)
• Presión nominal hasta 33 MPa (varía según modelo); presión máxima hasta 40 MPa (varía según modelo)
• Velocidades máximas: hasta 2,200 min-1 en los modelos pequeños y 1,520 min-1 en el mayor
