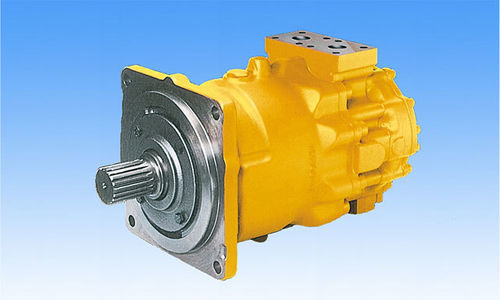

Motor hidráulico de pistón axial M3 series

baja velocidadcon reductorde cilindrada fija

Descripción del producto
La serie M3X son motores de pistones axiales de desplazamiento fijo con diseño de plato oscilante para aplicaciones móviles.
La serie M3B son motores de pistones axiales de desplazamiento variable con diseño de plato oscilante para aplicaciones de cabrestante.
Estos motores cuentan con buena capacidad de cebado y alta eficiencia de arranque, desarrolladas sobre nuestra amplia experiencia y tecnología en bombas y motores de tipo plato oscilante.
Combinando la serie de reductores RG con las series M3X / M3B, se puede cubrir capacidades mayores.

Características

• Rendimiento superior en operación a baja velocidad
• Arranque con características suaves
• Diversas opciones de control de desplazamiento
• Mayor capacidad posible con reductores de la serie RG

Curva de control
Las anteriores son ejemplos de curvas de control.

Aplicaciones

• Perforadoras sobre orugas / Apisonadoras de pilotes
• Grúas (sobre orugas / todoterreno)
• Trituradoras
• Máquinas para plásticos y fundición a presión
• Máquinas tuneladoras
• Buques de carga
• Buques petroleros
• Buques de offshore

Especificaciones (serie M3X)
Model | M3X200 | M3X280 | M3X530 | M3X800
Desplazamiento (cm3) | 195 | 280 | 533 | 800
Presión nominal (MPa) | 29.4 (todos los modelos)
Presión máxima (MPa) | 34.3 (todos los modelos)
Velocidad máxima (min-1) | 1.900 | 1.700 | 1.400 | 1.200

Especificaciones (serie M3B)
Model | M3B200 | M3B280 | M3B530 | M3B800
Desplazamiento q max (cm3) | 195 | 280 | 533 | 800
Desplazamiento q min (cm3) | 106 | 93 | 178 | 267
Presión nominal (MPa) | 32 (M3B200) ; 29.4 (M3B280 / M3B530 / M3B800)
Presión máxima (MPa) | 35 (M3B200) ; 34.3 (M3B280 / M3B530 / M3B800)
Velocidad máxima a q max (min-1) | 1.900 | 1.700 | 1.400 | 1.200
Velocidad máxima a q min (min-1) | 2.400 | 2.200 | 1.700 | 1.500

Especificaciones (Combinado con la serie RG)
Model | M3X200-RG03S6.0 | M3X280-M3B280-RG06S6.4 | M3X530-M3B530-RG10S6.4 | M3X800-M3B800-RG16S6.4
Relación de engranajes | 6.0 | 6.4 | 6.4 | 6.4
Desplazamiento total (cm3) | 894 | 1.587 | 3.104 | 4.717
Presión (MPa) | 20.6 (todos los modelos combinados)
Velocidad máxima (min-1) | 270 | 190 | 150 | 130

Características / Especificaciones técnicas

• Series: M3X (desplazamiento fijo) y M3B (desplazamiento variable)
• Rango de desplazamiento (unidad simple): 195 cm3 a 800 cm3 (por modelo)
• Presión nominal M3X: 29.4 MPa; Presión máxima: 34.3 MPa
• Velocidades máximas M3X: hasta 1.900 min-1 según el modelo
• Rango q max M3B: 195 a 800 cm3; q min: 93 a 267 cm3
• Presión nominal M3B: 32 MPa (M3B200) y 29.4 MPa (otros modelos M3B); Presión máxima M3B: 35 MPa (M3B200) y 34.3 MPa (otros)
• Velocidades máximas M3B: hasta 2.400 min-1 a q min (dependiendo del modelo)
• Opciones combinadas con engranajes RG disponibles para aumentar el desplazamiento total y adaptar relaciones (ej.: relaciones 6.0–6.4)
• Desplazamientos totales típicos de modelos combinados mostrados de 894 cm3 hasta 4.717 cm3
