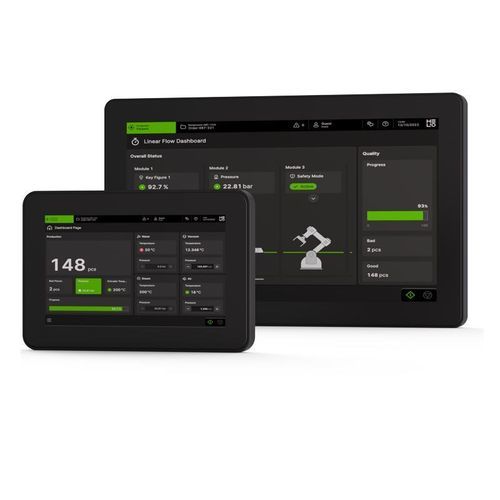

Interfaz hombre-máquina con pantalla multitáctil C6 X1 series

con tecnología capacitiva proyectadacon pantalla táctil capacitivade pared

Resumen
La serie HMI Web C6 X1 ofrece interfaces hombre‑máquina basadas en web pensadas para aplicaciones industriales de edge e IIoT. Con pantallas táctiles capacitivas proyectadas de 7" a 21,5", los paneles permiten opciones de montaje flexibles y soporte Power over Ethernet (PoE) para simplificar la instalación. Un navegador HTML5 sobre Chromium y el ecosistema HELIO facilitan interfaces web responsivas e independientes de la plataforma para despliegues Industria 4.0.

Puntos destacados

• Pantallas proyectivas capacitivas multitáctiles (7"–21,5")
• Montaje flexible: cuello de ganso, soportes tubulares, montaje en pared, montaje en panel o en campo
• Alta protección IP67 (con cable adecuado) para instalación fuera de armarios de control
• Tecnología basada en web con navegador Chromium HTML5 para uso edge/IIoT
• Alimentación por Ethernet (PoE) para alimentación y red con un solo cable

Características clave

• Tecnología capacitiva proyectiva, verdadero multi‑touch
• Tamaños de pantalla: 7", 10,1", 15,6", 21,5"
• Hardware robusto para montaje en panel o en campo; IP67 garantizado con el cable C6 X1
• Posibilidad de funcionamiento con un solo cable mediante PoE (clase PoE según tamaño de pantalla)
• Conectividad: Ethernet (PoE), USB Host (con cable especial), Wi‑Fi, NFC
• Sensores integrados: sensor de temperatura y acelerómetro de 3 ejes; LED RGB de estado y zumbador
• Sistema Linux con navegador Chromium HTML5 para HMIs web y aplicaciones edge; HELIO disponible para acelerar el desarrollo de UI

Aplicaciones

• Visualización IIoT edge e HMI web para fabricación y automatización
• Terminales de operador montados en máquina o en campo que requieren protección IP67
• HMIs web responsivas para compatibilidad multi‑dispositivo y acceso remoto

Especificaciones técnicas

• Display - C6 X1-07 : 7" TFT / 16M colores / 1024 x 600 / 400 cd/m² / proyectivo capacitivo, Multitouch
• Display - C6 X1-10 : 10,1" TFT / 16M colores / 1280 x 800 / 400 cd/m² / proyectivo capacitivo, Multitouch
• Display - C6 X1-15 : 15,6" TFT / 16M colores / 1366 x 768 / 400 cd/m² / proyectivo capacitivo, Multitouch
• Display - C6 X1-21 : 21,5" TFT / 16M colores / 1920 x 1080 / 400 cd/m² / proyectivo capacitivo, Multitouch
• CPU / Procesador : 64-bit i.MX 8M Mini Quad core, 1,6 GHz
• RAM : 2 GB
• Almacenamiento (Flash) : eMMC 8 GB
• FRAM : 64 KB
• Interfaces - Ethernet : 1x puerto Ethernet 10/100 con PoE
• Interfaces - USB : 1x USB Host V2.0, máx. 500 mA (disponible con cable especial)
• Wi‑Fi : IEEE 802.11 a/b/g (puede operar como dispositivo de red o punto de acceso)
• NFC : ISO/IEC 14443A
• Sensores : sensor de temperatura, acelerómetro 3 ejes
• LED / Zumbador : 1 LED RGB / Sí (zumbador)
• Alimentación - C6 X1-07 : IEEE 802.3af 4PPoE / 12 W máx.
• Alimentación - C6 X1-10 : IEEE 802.3af PoE / 14 W máx.
• Alimentación - C6 X1-15 : IEEE 802.3at PoE+ / 23 W máx.
• Alimentación - C6 X1-21 : IEEE 802.3bt 4PPoE / 35 W máx.
• Temperatura de funcionamiento : -20 °C … 55 °C (humedad relativa 5 % a 85 % sin condensación)
• Temperatura de almacenamiento : -30 °C … +80 °C
• Clase de protección : IP67 (garantizado con cable C6 X1)
• Sistema operativo : Linux
